シャツBOX什器の姿図と断面図
| ■サイズ | ■仕様 | |
| W2070×D1000×H1500 図面参照 | 本体：木染色CL仕上げ ｽﾄｯｸ内部：化粧板仕上げ | |
| ■備考 | ||

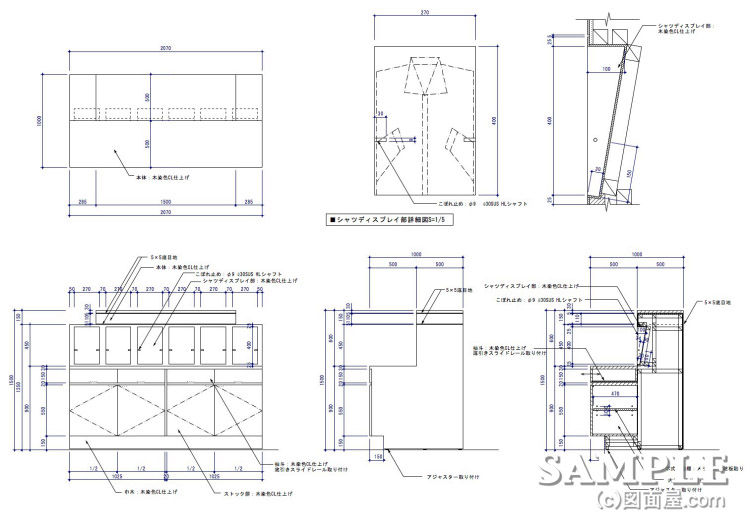

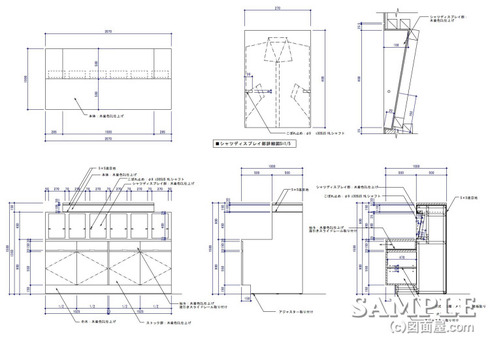

この作図事例は紳士シャツBOX什器の姿図と断面図です。
抽斗にはネクタイやカフスボタン等を収納してストックTOPでシャツと合わせる事が出来るようにしています。
シャツディスプレー部の傾斜角度は什器高さとお客さんの目線を考慮して設定しています。
※紳士シャツに関連した事例の記事が下記にありますので参考にどうぞ
☆シャツスタンドの姿図と断面図☆
⇒詳細はこちらから
☆ドレスシャツボックスの姿図と断面図☆
⇒詳細はこちらから
☆壁面什器図_B.009☆
⇒詳細はこちらから
