| ■サイズ | ■仕様 | |
| W300×D≒382×H≒479 図面参照 | ｼｬﾂ台：t=2.3mmｽﾁｰﾙﾌﾟﾚｰﾄ ﾆｯｹﾙｻﾃﾝ仕上げ 支柱：16×16mmｽﾁｰﾙ角ﾊﾟｲﾌﾟﾆｯｹﾙｻﾃﾝ仕上げ | |
| ■備考 ★ | ||

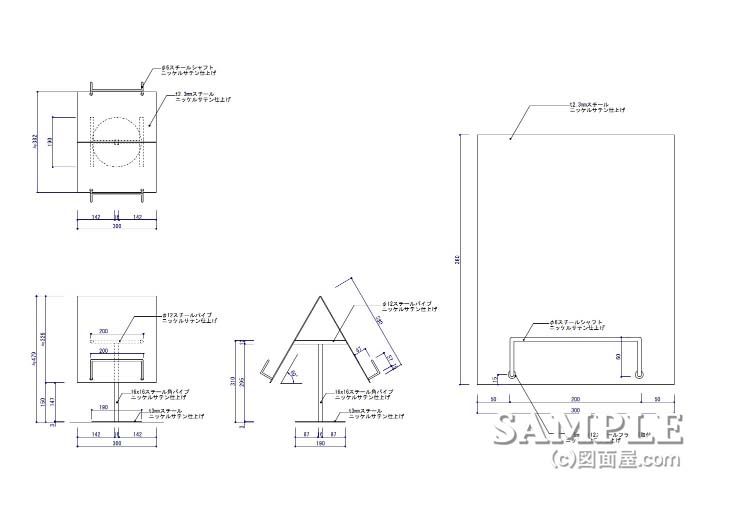

この作図事例は卓上シャツスタンドの姿図です。
両面にシャツをディスプレー出来るので様々な什器のTOPに設置しています。
スチールプレートを曲げて作っているので各出隅はピン角にならない様に注意しなければなりません。
こぼれ止めのシャフトのと傾斜プレート間、そして傾斜プレートの長さは実際にシャツのサイズを検証して寸法決定していますのでどのシャツにも対応出来るはずです。
ガラス面に設置する場合も考慮して底面にナミダメ等のクッション材を取り付ける事をお勧めします。
※この事例の他にもシャツスタンドの記事がありますので参考にどうぞ。
★シャツスタンドの姿図と断面図★
⇒詳細はこちらから
