【サイン_002】天吊り式コーナーサイン

【サイン_002】天吊り式コーナーサイン

■Data NO.
■サイズ	■仕様
図面参照	本体：スチール素地CL仕上げ
■備考サイン：タペアクリ+CS切り文字貼り

【作図解説】

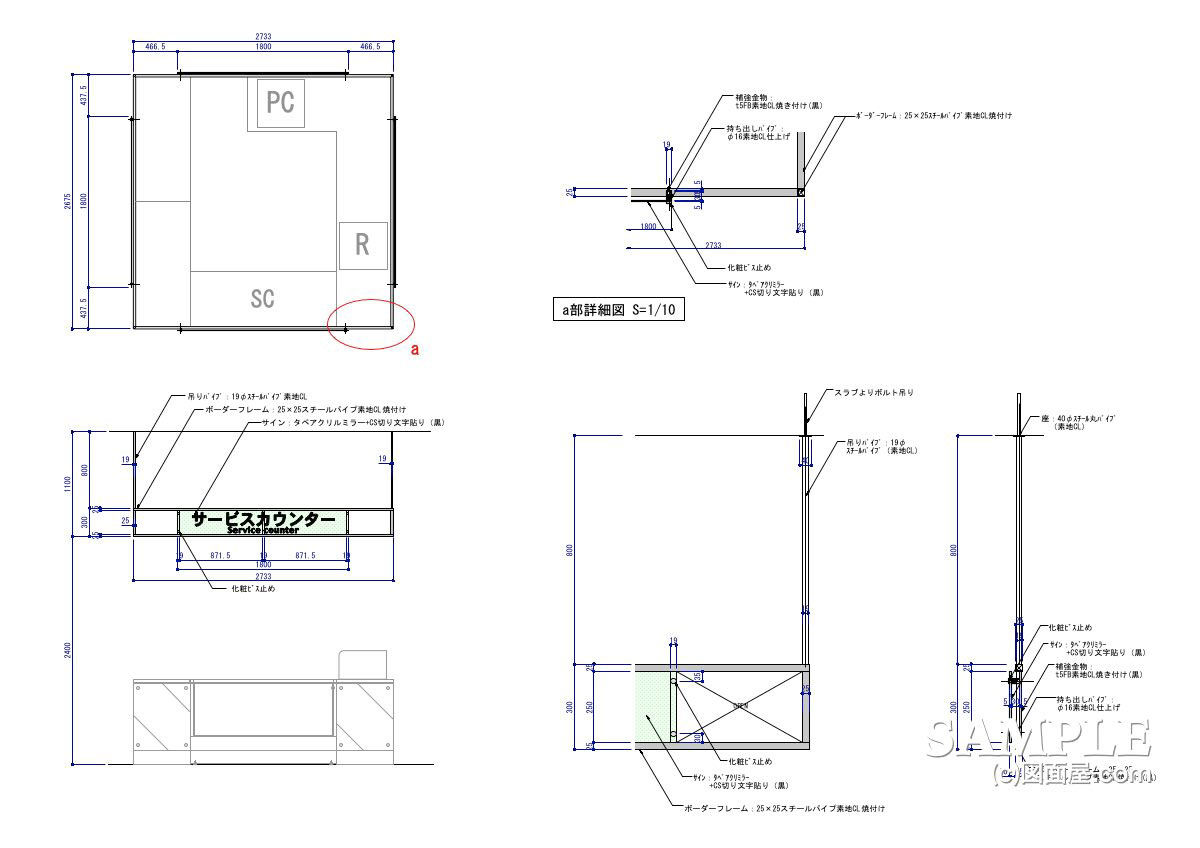

この図面は、店舗コーナー部に設置される吊りサインの計画事例です。

下部にはサービスカウンターが併設されていますが、本計画の主役は上部に設けられた視認性の高いワイドな吊りサインです。

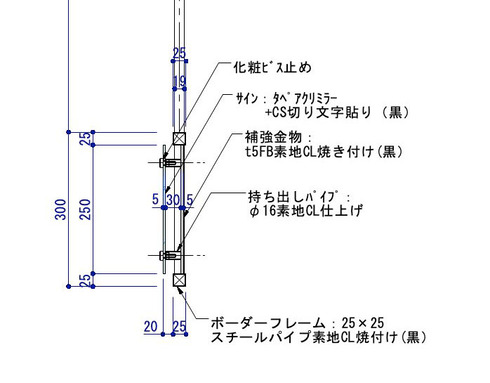

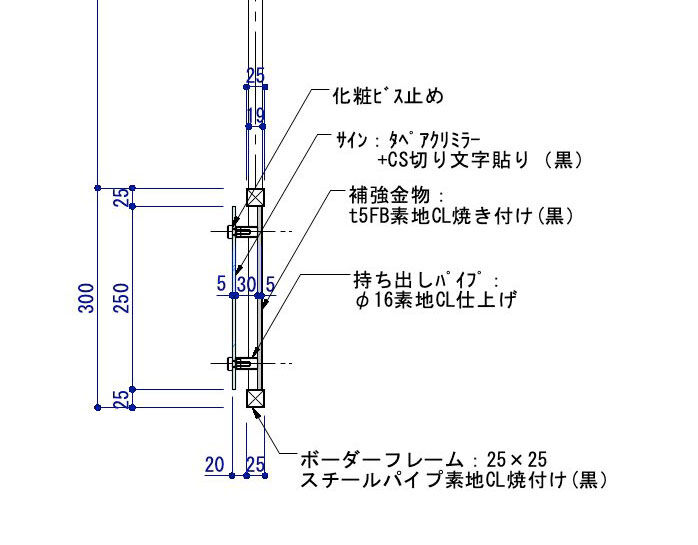

吊りサイン部は、25×25スチールパイプによるボーダーフレームで構成され、サインプレートを取り付けル仕組みになっています。サインは、タペアクリ+CS切り文字貼りで、視認を確保。

取り付けに関しては、天井スラブとの接合部を明示（a部詳細図）、吊りボルトやプレートの納まり、そしてスチールパイプの固定位置まで図示しました。

全体構成としては、カウンターとサインを一体で設計しており、什器としての安定性と意匠性のバランスを取った構成になっています。

今回の「コーナー吊りサイン」は、視認性・構造性・意匠性の三要素をバランス良く備えたサイン計画だと感じます。

また、店舗内の案内表示として機能するだけでなく、空間の一角を引き締める役割も担っています。
