堀上天井の姿図と各部詳細図
| ■サイズ | ■仕様 | |
| W×D×H 図面参照 | 間接照明BOX：t=1.2mmﾎﾞﾝﾃﾞ鋼板曲げ加工焼き付け仕上げ（黒） 堀上天井：t12.5下地AEP塗装仕上げ(白) | |
| ■備考 ★ | ||

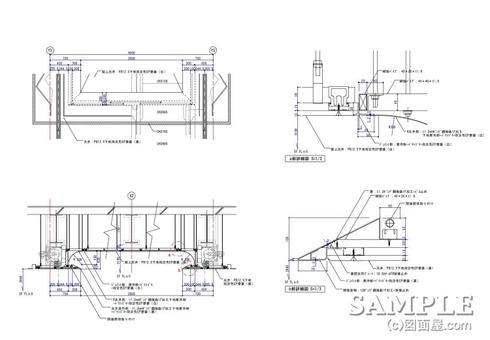

この作図事例は堀上天井の姿図と各部詳細図です。
ショップ内でも商業施設の環境などでもよく見る堀上天井です。
商業環境では、エレベーター前、風除室、ちょっとしたパブリックスペース等が多いですね。
間接照明BOXからR天井までをボンデ鋼板の曲げ加工で製作して天井スラブから吊る形で設計しました。
ジョイント部はV目地加工して寒冷紗+パテのシゴキ処理の後、ボンデ鋼板部分もAEP塗装で仕上げ定ます。
※V目地とはVの字型に目地を取る事を意味します。
人気ブログランキングに参加していますので、
応援、宜しくお願い致します。
包装紙の収納付きレジカウンターの姿図と断面図
| ■サイズ | ■仕様 | |
| W1200×D600(850)×H1000 図面参照 | TOP：ﾒﾗﾐﾝ化粧板仕上げ 腰・側面：ﾍﾞﾙﾋﾞｱﾝｼｰﾄ貼り 抽斗：木工OSCL仕上げ | |
| ■備考 ★ | ||

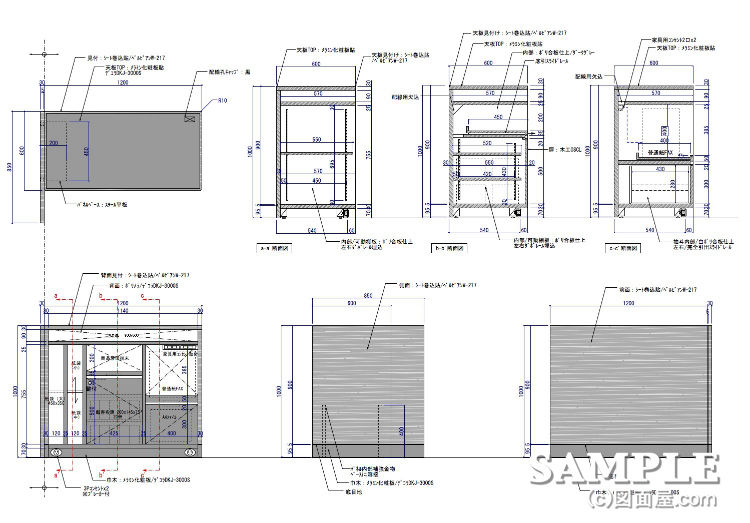

この作図事例はレジカウンターの姿図と断面図です。
レジカウンターにはレジ機能の他に包装紙や紙袋等を収納するスペースを備えたものも数多くあります。
中でもこのレジカウンターは紙袋とFAX用紙、そして顧客名簿を収納するスペースを設けた一例です。
紙袋や用紙の収納スペースには必ず有効寸法を確保しなければなりません。
カウンターサイズを設定する際にも大きく影響しますのでその時はこの事例の寸法を参考にしてもらえれば幸いです。
尚、紙袋はショップによって大きさが異なってきますのでサイズの聞き取り打合せはお忘れなく！！
※この事例の他にもレジカウンターが下記記事にもありますので参考にどうぞ
☆汎用性のあるレジ台の姿図と各部断面詳細図☆
⇒詳細はこちらから
☆モルタル仕上げのレジカウンター詳細図☆
⇒詳細はこちらから
人気ブログランキングに参加していますので、
応援、宜しくお願い致します。
鋼材表【SUS FB】
≫スチール角パイプ ≫スチール丸パイプ ≫スチールFB
≫SUS角パイプ ≫SUS丸パイプ
●スポンサードリンク
応援、宜しくお願い致します。
↓ ↓ ↓
にほんブログ村
人気ブログランキング
≫SUS角パイプ ≫SUS丸パイプ
 | SUS FBの一般的なサイズ表です。 |
| サイズ（Amm） | 厚みt（mm） | 長さ（mm） |
| 6 | 2.0,3.0,6.0 | 2000,4000 |
| 7 | 3.0,7.0 | 3000,4000 |
| 8 | 2.0,3.0,5.0,8.0 | 2000,3000,4000 |
| 9 | 2.0,3.0,4.0,5.0,6.0,9.0 | 2000,3000,4000 |
| 10 | 2.0,3.0,4.0,5.0,6.0,8.0 | 4000 |
| 12 | 2.0,3.0,5.0,6.0 | 4000 |
| 13 | 3.0,4.0,5.0,6.0 | 4000 |
| 15 | 2.0,3.0,4.0,5.0,6.0,9.0 | 4000 |
| 16 | 3.0,4.0,5.0,6.0,8.0,9.0 | 4000 |
| 19 | 3.0,4.0,5.0,6.0,9.0 | 4000 |
| 20 | 2.0,3.0,4.0,5.0,6.0,7.0,9.0 | 4000 |
| 22 | 3.0,4.0,5.0,6.0,9.0 | 4000 |
| 25 | 2.0,3.0,4.0,5.0,6.0,9.0 | 4000 |
| 30 | 2.0,3.0,4.0,5.0,6.0,8.0,9.0 | 4000 |
| 32 | 2.0,3.0,4.0,5.0,6.0,8.0,9.0 | 4000 |
| 35 | 3.0,4.0,5.0,6.0,9.0 | 4000 |
| 38 | 2.0,3.0,4.0,6.0,8.0,9.0 | 4000 |
| 40 | 2.0,3.0,4.0,5.0,6.0,8.0,9.0 | 4000 |
| 42 | 3.0,4.0,6.0 | 4000 |
| 45 | 3.0,4.0,5.0,6.0,9.0 | 4000 |
| 48 | 3.0,4.0,6.0 | 4000 |
| 50 | 2.0,3.0,4.0,5.0,6.0,8.0,9.0 | 4000 |
| 60 | 3.0,4.0,5.0,6.0,9.0 | 4000 |
| 65 | 3.0,4.0,5.0,6.0,8.0,9.0 | 4000 |
| 75 | 3.0,4.0,5.0,6.0,8.0,9.0 | 4000 |
| 90 | 4.0,5.0,5.0,6.0,9.0 | 4000 |
| 100 | 3.0,4.0,5.0,6.0,8.0 | 4000 |
| 110 | 3.0,6.0,9.0 | 4000 |
| 120 | 3.0,6.0 | 4000 |
| 125 | 3.0,6.0,9.0 | 4000 |
| 130 | 3.0,5.0,6.0 | 4000 |
| 140 | 3.0,6.0 | 4000 |
| 150 | 3.0,5.0,6.0,9.0 | 4000 |
応援、宜しくお願い致します。
↓ ↓ ↓
にほんブログ村
人気ブログランキング
鋼材表【SUS 丸パイプ】
≫スチール角パイプ ≫スチール丸パイプ ≫スチールFB
≫SUS角パイプ ≫SUS FB
●スポンサードリンク
応援、宜しくお願い致します。
↓ ↓ ↓
にほんブログ村
人気ブログランキング
≫SUS角パイプ ≫SUS FB
 | SUS丸パイプの一般的なサイズ表です。 |
| 外径サイズ（Amm） | 厚みt（mm） | 長さ（mm） |
| 5 | 0.8 | 4000,6000 |
| 6 | 0.8,1.0 | 4000,6000 |
| 7 | 0.8,1.0 | 4000,6000 |
| 8 | 0.6,0.8,1.0 | 4000,6000 |
| 9 | 0.8,1.0 | 4000,6000 |
| 10 | 0.6,0.8,1.0 | 4000,6000 |
| 12 | 0.6,0.8,1.0 | 4000,6000 |
| 13 | 0.6,0.8,1.0 | 4000,6000 |
| 13.8 | 1.2,1.5 | 4000,6000 |
| 14 | 0.8,1.0 | 4000,6000 |
| 15 | 0.8,1.0 | 4000,6000 |
| 16 | 1.0,1.2,1.5,2.0,3.0 | 4000,6000 |
| 17.3 | 1.5,2.0 | 4000,6000 |
| 19 | 1.0,1.2,1.5,2.0 | 4000,6000 |
| 21.7 | 1.2,1.5,2.0,3.0 | 4000,6000 |
| 22 | 0.8,1.0,1.2,1.5,2.0 | 4000,6000 |
| 25 | 0.8,1.0,1.2,1.5,2.0 | 4000,6000 |
| 25.4 | 1.5,2.0 | 4000,6000 |
| 27.2 | 1.0,1.2,1.5,2.0,3.0 | 4000,6000 |
| 32 | 1.0,1.2,1.5,2.0,3.0 | 4000,6000 |
| 34 | 1.0,1.2,1.5,2.0,3.0 | 4000,6000 |
| 38 | 1.0,1.2,1.5,2.0,3.0 | 4000,6000 |
| 42.7 | 1.2,1.5,2.0,3.0 | 4000,6000 |
| 45 | 1.5,2.0,3.0 | 4000,6000 |
| 48.6 | 1.2,1.5,2.0,3.0 | 4000,6000 |
| 50 | 1.0,1.2,1.5,2.0,3.0 | 4000,6000 |
| 60.5 | 1.5,2.0,3.0 | 4000,6000 |
| 76.3 | 1.5,2.0,3.0 | 4000,6000 |
| 89.1 | 1.5,2.0,3.0 | 4000,6000 |
| 101.6 | 1.5,2.0,3.0 | 4000,6000 |
| 114.3 | 2.0,3.0 | 4000,6000 |
| 139.8 | 2.0,3.0 | 4000,6000 |
| 165.2 | 3.0 | 4000,6000 |
応援、宜しくお願い致します。
↓ ↓ ↓
にほんブログ村
人気ブログランキング
鋼材表【SUS 角パイプ】
≫スチール角パイプ ≫スチール丸パイプ ≫スチールFB
≫SUS丸パイプ ≫SUS FB
●スポンサードリンク
■正方形
■長方形
応援、宜しくお願い致します。
↓ ↓ ↓
にほんブログ村
人気ブログランキング
≫SUS丸パイプ ≫SUS FB
 | SUS角パイプの一般的なサイズ表です。 |
■正方形
| サイズ（Amm×Bmm） | 厚みt（mm） | 長さ（mm） |
| 7×7 | 0.8,1.0 | 4000 |
| 9×9 | 0.8,1.0 | 3000,4000 |
| 10×10 | 1.0,1.2 | 4000 |
| 12×12 | 1.0,1.2 | 4000 |
| 13×13 | 1.0,1.2 | 4000 |
| 14×14 | 1.0,1.2 | 4000 |
| 16×16 | 1.0,1.2,1.5 | 5000 |
| 19×19 | 1.0,1.2,1.5 | 5000 |
| 21×21 | 1.0,1.2,1.5 | 5000 |
| 22×22 | 1.0,1.2,1.5 | 5000 |
| 24×24 | 1.0,1.2,1.5 | 5000 |
| 25×25 | 1.2,1.5 | 5000 |
| 25.4×25.4 | 1.2,1.5 | 5000 |
| 28.6×28.6 | 1.0,1.2,1.5 | 5000 |
| 30×30 | 1.2,1.5 | 5000 |
| 32×32 | 1.2,1.5 | 5000 |
| 35×35 | 1.2,1.5 | 5000 |
| 38.5×38.5 | 1.2,1.5,2.0 | 5000 |
| 41×41 | 1.2,1.5 | 5000 |
| 46×46 | 1.5,2.0 | 5000 |
| 50×50 | 1.5,2.0 | 5000 |
| 75×75 | 2.0,3.0 | 5000 |
| 100×100 | 2.0,3.0 | 5000 |
■長方形
| サイズ（Amm×Bmm） | 厚みt（mm） | 長さ（mm） |
| 12×16 | 1.0,1.2 | 5000 |
| 19×10 | 1.0,1.2 | 5000 |
| 22×12 | 1.0,1.2,1.5 | 5000 |
| 24×14 | 1.0,1.2,1.5 | 5000 |
| 25×12 | 1.2,1.5 | 5000 |
| 30×25 | 1.2,1.5 | 5000 |
| 32×16 | 1.0,1.2,1.5 | 5000 |
| 40×18 | 1.0,1.2,1.5 | 5000 |
| 40×25 | 1.2,1.5 | 5000 |
| 50×30 | 1.2,1.5 | 5000 |
| 51×26 | 1.2,1.5 | 5000 |
| 65×18 | 1.2,1.5 | 5000 |
| 61×32 | 1.5,2.0 | 5000 |
| 60×40 | 1.5,2.0 | 5000 |
| 75×45 | 1.5,2.0 | 5000 |
| 80×40 | 1.5,2.0 | 5000 |
| 90×30 | 1.5,2.0 | 5000 |
| 100×50 | 2.0,3.0 | 5000 |
| 120×60 | 2.0,3.0 | 5000 |
| 150×50 | 2.0,3.0 | 5000 |
応援、宜しくお願い致します。
↓ ↓ ↓
にほんブログ村
人気ブログランキング
