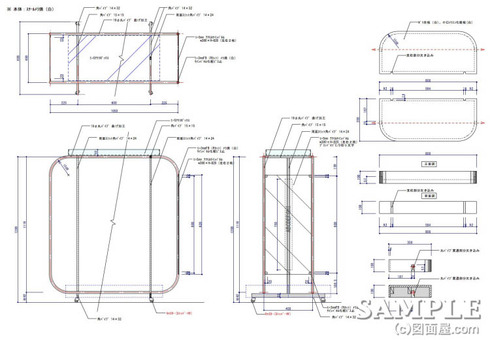

キッズブランドショップのシステム什器の姿図
| ■サイズ | ■仕様 | |
| W1050×D600×H1200 図面参照 | ﾌﾚｰﾑ：ｽﾁｰﾙﾊﾟｲﾌﾟﾒﾗ焼き仕上げ（白） 側板：t=5mmｸﾘｱｱｸﾘ+C/S切り文字ｻｲﾝ | |
| ■備考 ★ | ||
この作図事例はキッズブランドショップを設計した時のシステム什器の姿図です。
子供が好みそうなフォルムをと考え、フレームの角を大きくアールに曲げて柔らさを演出しています。
又可能な限り細いフレームを使い、そしてカラーも白で統一して清潔で透明感ある什器にしています。
ステージは商品によって取り外せる様にと要望があったので脱着式にしたのですが
個人的には固定したかったんです。
その理由は2つあるのです。
1つ目はステージがある事で什器に安定と強度持たしたかった事です。
2つ目はステージの保管場所を確保出来なかった場合、売り場内に置く事になりますねよね。
その結果ショップの印象もいいとは言えなくなりますから。。。。（汗）
関東の物件だったのでオープン時の立ち会いに行けず現在どうなっているか心配でもあります。
人気ブログランキングに参加していますので、
応援、宜しくお願い致します。
用語説明
用語説明
内装図面に良く表記される用語の解説です。
≫一般 ≫仕上げ関連 ≫材料・建材 ≫建築・構造 ≫設備
【AEP】
アクリルエマルジョンペイント（Acryl Emulsion Paint）の略語で、
水性塗料として広く使われています。
【CL】
クリアラッカー（Clear Lacquer）の略語で、顔料を混合せず生地を活かした透明の仕上げ塗料です。
【CF】
クッションフロア（Cushion Floor）の略語で、ビニール系の床仕上げ材です。
簡易な厨房やトイレ等に良く使用されています。
【EP】
エマルジョンペイント（Emulsion Paint）の略語で、水で希釈出来る塗料です。
人体への被害や地球環境への悪影響が最も少ない塗料と言えます。
【F☆☆☆☆】
Fフォースターと読み、ホルムアルデヒドの発散量による等級区分を表す記号です。
【OP】
オイルペイント（Oil Paint）の略語で、油性の塗料です。
主に外装塗料として使われていますが、乾燥に時間が掛かってしまうデメリットがあります。
【VP】
ビニールペイント（Vinyl Paint)の略語で、ビニール樹脂を用いた塗料です。
耐久性があるのでモルタルやコンクリートへの塗装等によく使われます。
≫一般 ≫仕上げ関連 ≫材料・建材 ≫建築・構造 ≫設備
【AEP】
アクリルエマルジョンペイント（Acryl Emulsion Paint）の略語で、
水性塗料として広く使われています。
【CL】
クリアラッカー（Clear Lacquer）の略語で、顔料を混合せず生地を活かした透明の仕上げ塗料です。
【CF】
クッションフロア（Cushion Floor）の略語で、ビニール系の床仕上げ材です。
簡易な厨房やトイレ等に良く使用されています。
【EP】
エマルジョンペイント（Emulsion Paint）の略語で、水で希釈出来る塗料です。
人体への被害や地球環境への悪影響が最も少ない塗料と言えます。
【F☆☆☆☆】
Fフォースターと読み、ホルムアルデヒドの発散量による等級区分を表す記号です。
【OP】
オイルペイント（Oil Paint）の略語で、油性の塗料です。
主に外装塗料として使われていますが、乾燥に時間が掛かってしまうデメリットがあります。
【VP】
ビニールペイント（Vinyl Paint)の略語で、ビニール樹脂を用いた塗料です。
耐久性があるのでモルタルやコンクリートへの塗装等によく使われます。
用語説明
内装図面に良く表記される用語の解説です。
≫一般 ≫仕上げ関連 ≫材料・建材 ≫建築・構造 ≫設備
【FB】
フラットバー（Flat Bar）略語で、鋼材の平板を意味します。
【FRP】
エフアールピー（Fiber Reinforced Plastics）の頭文字とった略語です。
繊維と樹脂を用いて補強し、強度を上げたプラスチックの事を意味します。
【HL】
ヘラライン（Hair Line）の頭文字とった略語です。
細かい粒状の研磨材用いて連続した磨き目を付けるように研磨して仕上る手法です。
一般的にはステンレスに施す事が多いです。
【LGS】
軽量鉄骨（ライトゲージスチール Light Gauge Steel）の略語です。
内装壁や天井の骨組みに使われる建材で、プラスターボードをこのLGSに固定します。

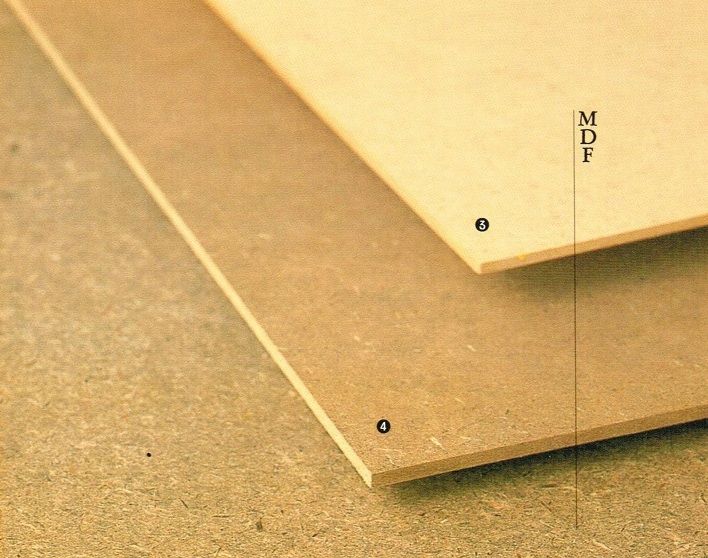

【MDF】
エムディーエフ（Medium Density Fiberboard）の頭文字とった略語です。
木材の繊維を圧縮したファイバーボードです。
木材と同様な加工出来るので家具や建具等にもつかれている資材です。
【PB/GB】
プラスターボード（Plaster Board）、石膏ボード（Gypsum Board）の頭文字とった略語です。
殆どの内装仕上げの下地材として使用されます。
一般的に壁面には12.5mm厚、天井面には9.5mm厚が使われます。
【ST】
スチール（Steel）の略語です。仕上げを記入する際に用いられます。
※図面上にとして使われている場合は「ステージ（Stage）」を表している場合もあります。
【SUS】
ステンレス綱（Steel Use Stainless）の頭文字とった略語です。
「ステン」、「サス」と呼ばれています。
≫一般 ≫仕上げ関連 ≫材料・建材 ≫建築・構造 ≫設備
【FB】
フラットバー（Flat Bar）略語で、鋼材の平板を意味します。
【FRP】
エフアールピー（Fiber Reinforced Plastics）の頭文字とった略語です。
繊維と樹脂を用いて補強し、強度を上げたプラスチックの事を意味します。
【HL】
ヘラライン（Hair Line）の頭文字とった略語です。
細かい粒状の研磨材用いて連続した磨き目を付けるように研磨して仕上る手法です。
一般的にはステンレスに施す事が多いです。
【LGS】
軽量鉄骨（ライトゲージスチール Light Gauge Steel）の略語です。
内装壁や天井の骨組みに使われる建材で、プラスターボードをこのLGSに固定します。
【MDF】
エムディーエフ（Medium Density Fiberboard）の頭文字とった略語です。
木材の繊維を圧縮したファイバーボードです。
木材と同様な加工出来るので家具や建具等にもつかれている資材です。
【PB/GB】
プラスターボード（Plaster Board）、石膏ボード（Gypsum Board）の頭文字とった略語です。
殆どの内装仕上げの下地材として使用されます。
一般的に壁面には12.5mm厚、天井面には9.5mm厚が使われます。
【ST】
スチール（Steel）の略語です。仕上げを記入する際に用いられます。
※図面上にとして使われている場合は「ステージ（Stage）」を表している場合もあります。
【SUS】
ステンレス綱（Steel Use Stainless）の頭文字とった略語です。
「ステン」、「サス」と呼ばれています。
用語説明
内装図面に良く表記される用語の解説です。
≫一般 ≫仕上げ関連 ≫材料・建材 ≫建築・構造 ≫設備
【ALC】
エーエルシー（Autoclaved Lightweight Concrete）の頭文字とった略語です。
セメント中にスポンジ状の気泡を混入して軽量化した気泡コンクリートです。
建物の外装構造壁として良く使用されています。
【CB】
コンクリートブロック（Concrete Block）の頭文字とった略語です。
コンクリートを型に入れて作ったもので、主に厨房の壁下地や外構の塀等に使用されます。
【SL】
スラブレベル又はスラブライン（slab level又はslab line）の略語で、
建築による床構造体としてコンクリートで作られた床面を表します。
FLと同様にこの基準からの床高さを示す場合はSL+数値（SL+100）と表記します。
左図がスラブラインを表現した事例で
基本的な表現方法は【FL】と同じです。
「1F SL」と▼マークとで表記します。
≫一般 ≫仕上げ関連 ≫材料・建材 ≫建築・構造 ≫設備
【ALC】
エーエルシー（Autoclaved Lightweight Concrete）の頭文字とった略語です。
セメント中にスポンジ状の気泡を混入して軽量化した気泡コンクリートです。
建物の外装構造壁として良く使用されています。
【CB】
コンクリートブロック（Concrete Block）の頭文字とった略語です。
コンクリートを型に入れて作ったもので、主に厨房の壁下地や外構の塀等に使用されます。
【SL】
スラブレベル又はスラブライン（slab level又はslab line）の略語で、
建築による床構造体としてコンクリートで作られた床面を表します。
FLと同様にこの基準からの床高さを示す場合はSL+数値（SL+100）と表記します。
左図がスラブラインを表現した事例で基本的な表現方法は【FL】と同じです。
「1F SL」と▼マークとで表記します。
