【WJ_013】木製間仕切りパネルに親子ドアを取り付ける開口補強の納まり
| ■サイズ | ■仕様 | |
| W1050×D80×H1985 図面参照 | 枠・建具：木工化粧板仕上げ | |
| ■備考 業態：サービス関連（水のサービス） 作図日：2009.10.12 | ||
この図面は何？

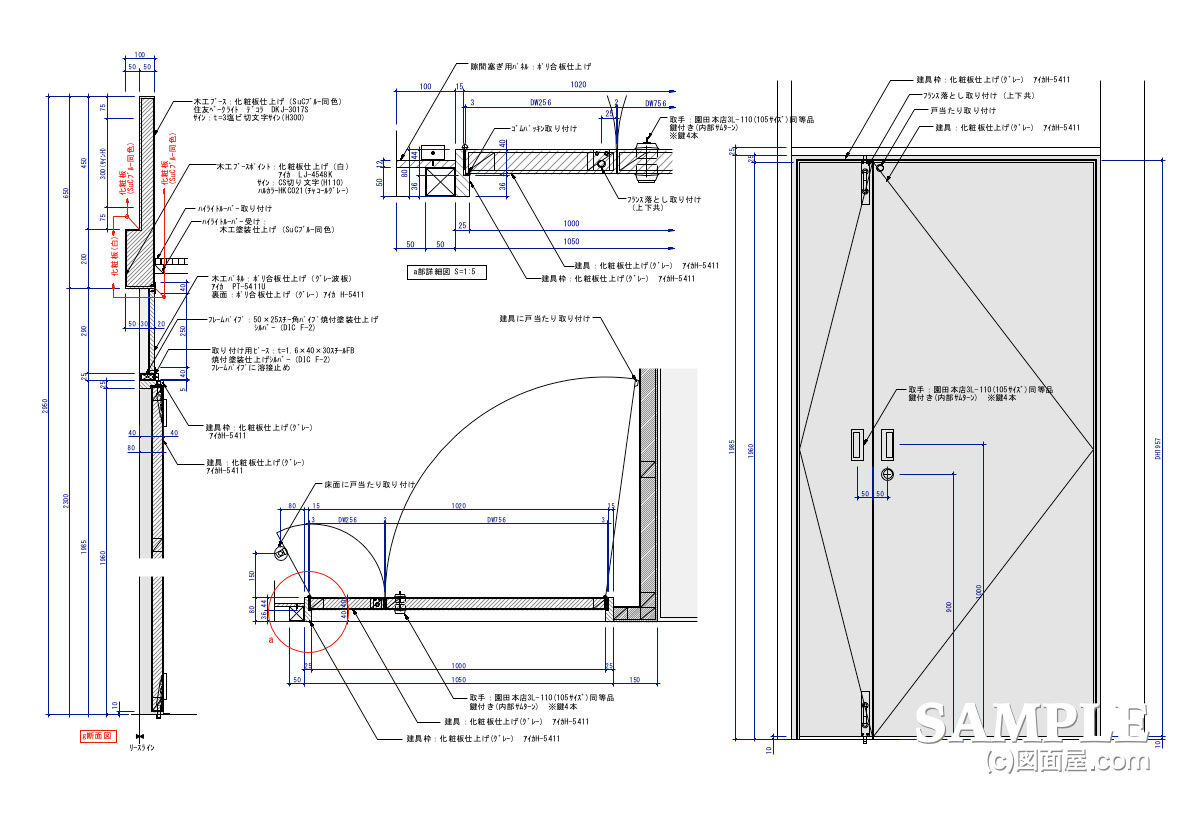

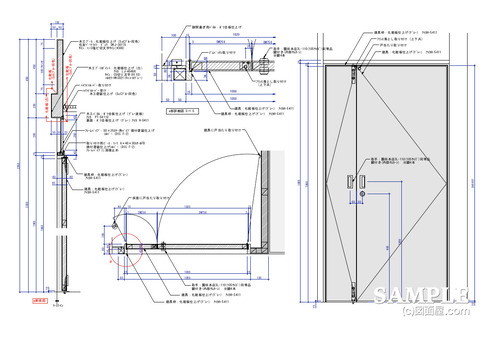

今回は、木製間仕切りパネルに親子ドアを組み込んだ姿図と断面図をご紹介します。
一見すると、木製パネルで構成された間仕切りに建具を取り付けたシンプルな納まりです。
ただし、親子ドアのような大きな開口部を設ける場合は、建具枠まわりの補強が重要になります。
通常の木製間仕切りパネルであれば、パネル同士を連結することである程度の強度を確保できます。しかし、途中に建具開口を設けるとパネルの連続性が途切れるため、その部分を補う必要があります。
今回の図面では、建具枠まわりに角パイプを組み込み、開口部を補強する納まりとしています。
続きをご覧ください！
応援よろしくお願いします
↓ ↓ ↓
デザインランキング
【DF_008】ガラスショーケースの姿図と天地の納まり
| ■サイズ | ■仕様 | |
| W1000×D900×H2600 図面参照 | ﾌﾚｰﾑ：40×40SUS HL角ﾊﾟｲﾌﾟ組み ｽｸﾘｰﾝ：t=10mm強化ｶﾞﾗｽFIX 扉：t=12mm強化ｶﾞﾗｽ | |
| ■備考 業態：婦人服 作図日：2010.01.26 | ||
この図面は何？

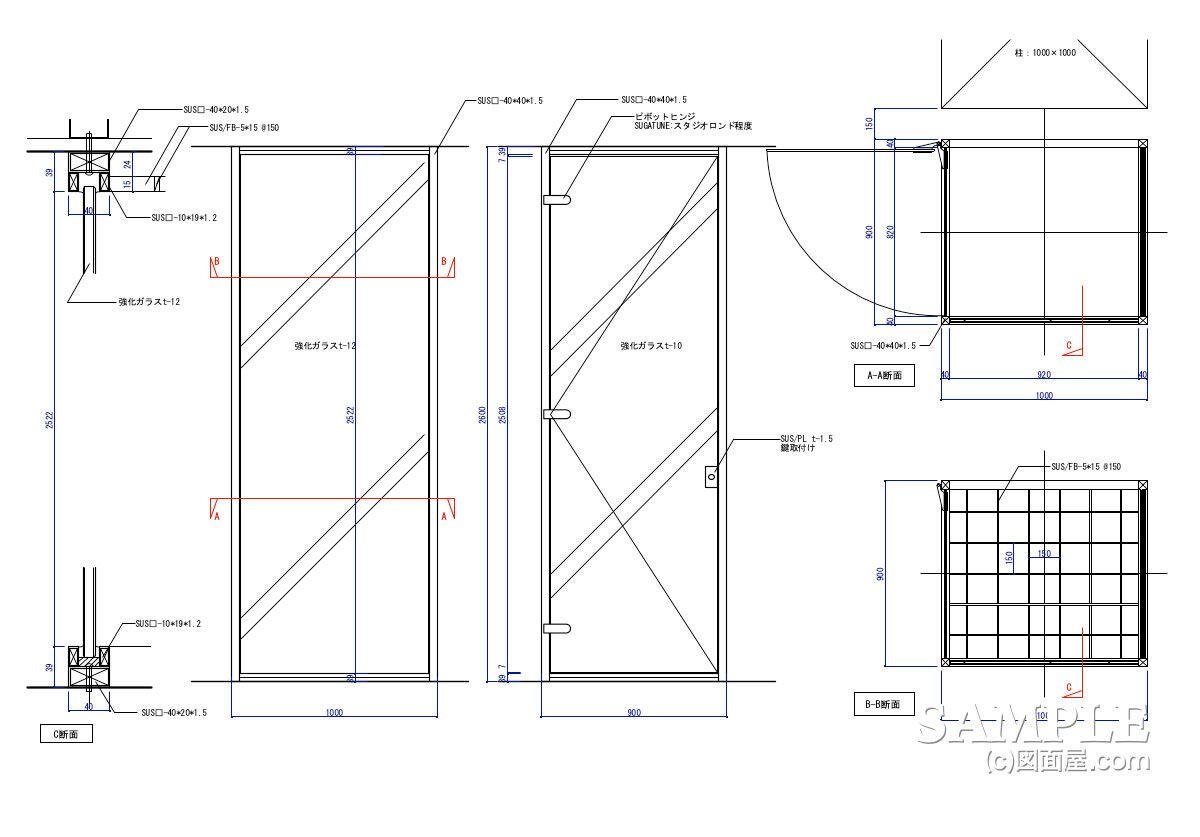

今回ご紹介するのは、ショップの一角に設置するディスプレイ用ガラスショーケースの姿図と断面図です。
ボディやマネキンを使ったディスプレイとは違い、商品をガラスで囲うことで展示する範囲が明確になり、売場の中にグレード感のある見せ場をつくることができます。
特に、ファサードに大きなショーウィンドを確保できない小規模なショップでは、店内にこうしたショーケースを設置する方法も有効です。
今回のショーケースは、W1000×D900程度、高さは約2600mm。強化ガラスとSUSフレームを組み合わせた比較的シンプルな構成となっています。
姿図を見ると、正面にはガラス扉を設け、左右と背面もガラスで囲われています。
見た目はすっきりしていますが、ガラスを使った什器では「どのように固定するか」が重要になります。
【WF_029】シーズン雑貨を見せる壁面什器の姿図と断面図
| ■サイズ | ■仕様 | |
| W900×D500×H2500 図面参照 | 本体：ｽﾁｰﾙ角ﾊﾟｲﾌﾟ塗装仕上げ(ｺｹﾞ茶) 棚：t=6mmｸﾘｱｶﾞﾗｽ落とし込み ｽﾃｰｼﾞ：木工化粧板仕上げ（白） | |
| ■備考 業態：婦人（シーズン雑貨） 作図日：2013.06.26 | ||
この図面は何？

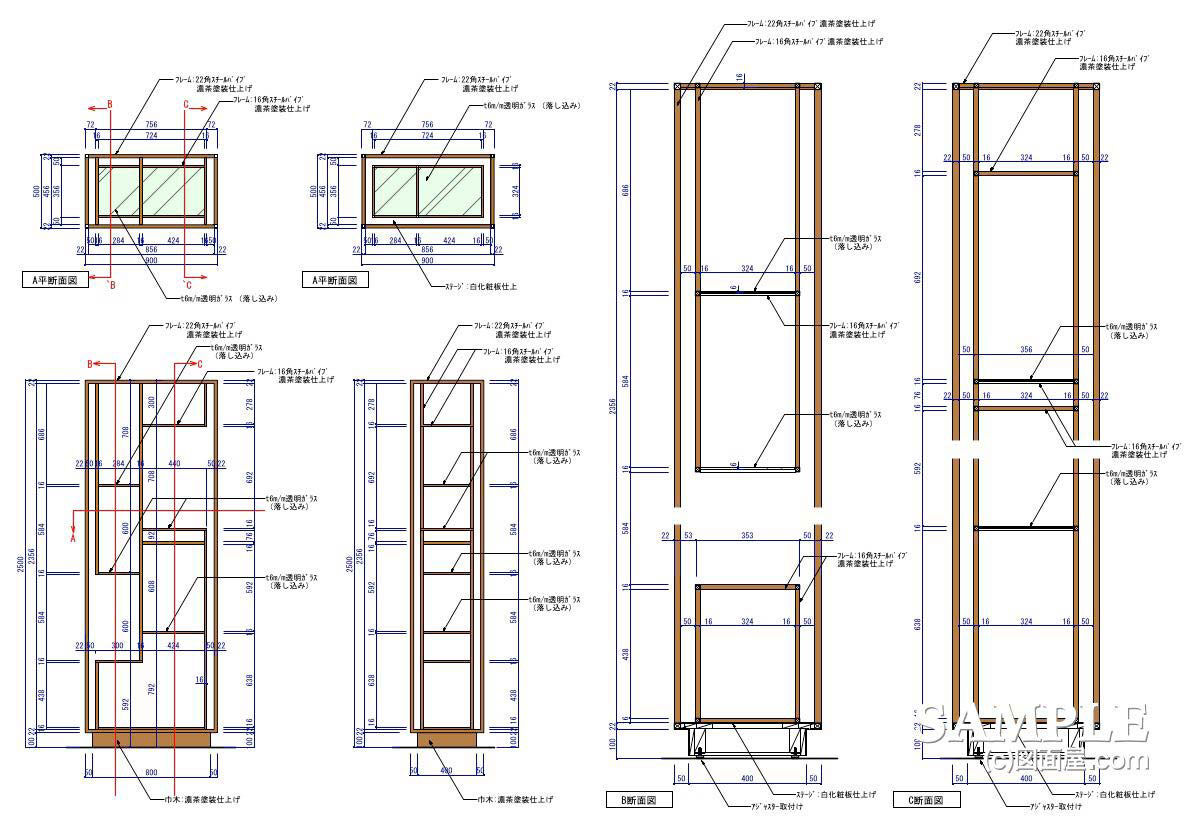

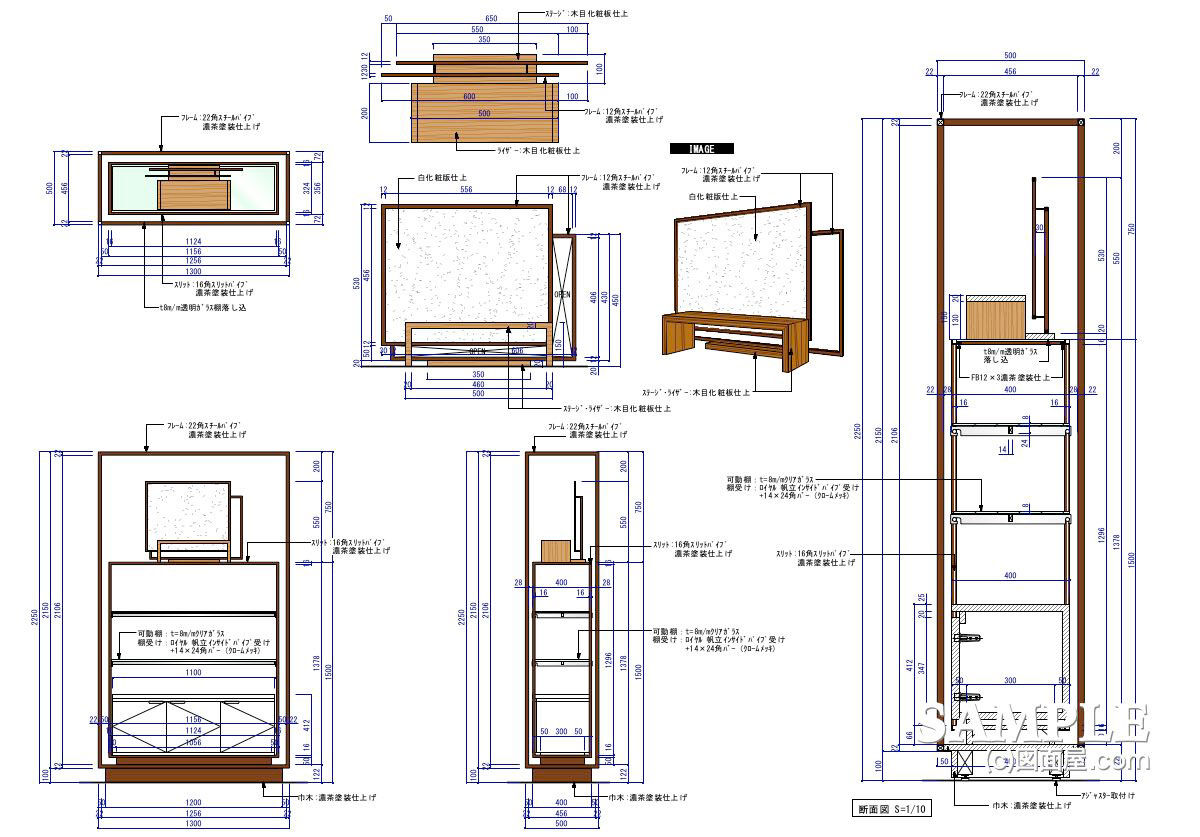

今回ご紹介するのは、雑貨ショップの壁面に設置するディスプレイ什器の作図事例です。
帽子やバッグ、ファッション小物など、その時々のシーズン雑貨を見せるための什器として計画しました。
特徴は、棚を均等に並べるのではなく、高さや位置を変えながらランダムに構成している点です。
商品と植栽などを組み合わせれば、季節感のある見せ場をつくることもできます。
商品と植栽などを組み合わせれば、季節感のある見せ場をつくることもできます。
什器は細身のスチールフレームを主体としたタワー型で、棚には、t6mmの透明ガラスを使用しています。
また、ガラス棚とすることで全体を軽快に見せながら、上下に配置した商品にも視線が通りやすい構成となっています。
また、ガラス棚とすることで全体を軽快に見せながら、上下に配置した商品にも視線が通りやすい構成となっています。
雑貨ショップでは季節によって展開する商品が変わります。
そのため、このように商品を入れ替えながら使える壁面の見せ場をつくっておくことは、売場に変化を与えるうえでも有効です。
続きをご覧ください！
応援よろしくお願いします
↓ ↓ ↓
デザインランキング
そのため、このように商品を入れ替えながら使える壁面の見せ場をつくっておくことは、売場に変化を与えるうえでも有効です。
続きをご覧ください！
応援よろしくお願いします
↓ ↓ ↓
デザインランキング
【CF_007】天井キャットウォーク造作図｜吊り構造と配線の納まり
| ■サイズ | ■仕様 | |
| W3600×D3600×H640 図面参照 | ｷｬｯﾄｳｫｰｸﾌﾚｰﾑ：40×40ｽﾁｰﾙLｱﾝｸﾞﾙ焼き付け仕上（ﾁｬｺｰﾙｸﾞﾚｰ 3分ﾂﾔ） 補強ﾌﾟﾚｰﾄ：t=3ｽﾁｰﾙFB焼き付け仕上げ ﾈｯﾄ：φ3ｽﾁｰﾙﾈｯﾄ焼き付け仕上げ | |
| ■備考 業態：店舗環境全般 作図日：1999.10.06 | ||
この図面は何？

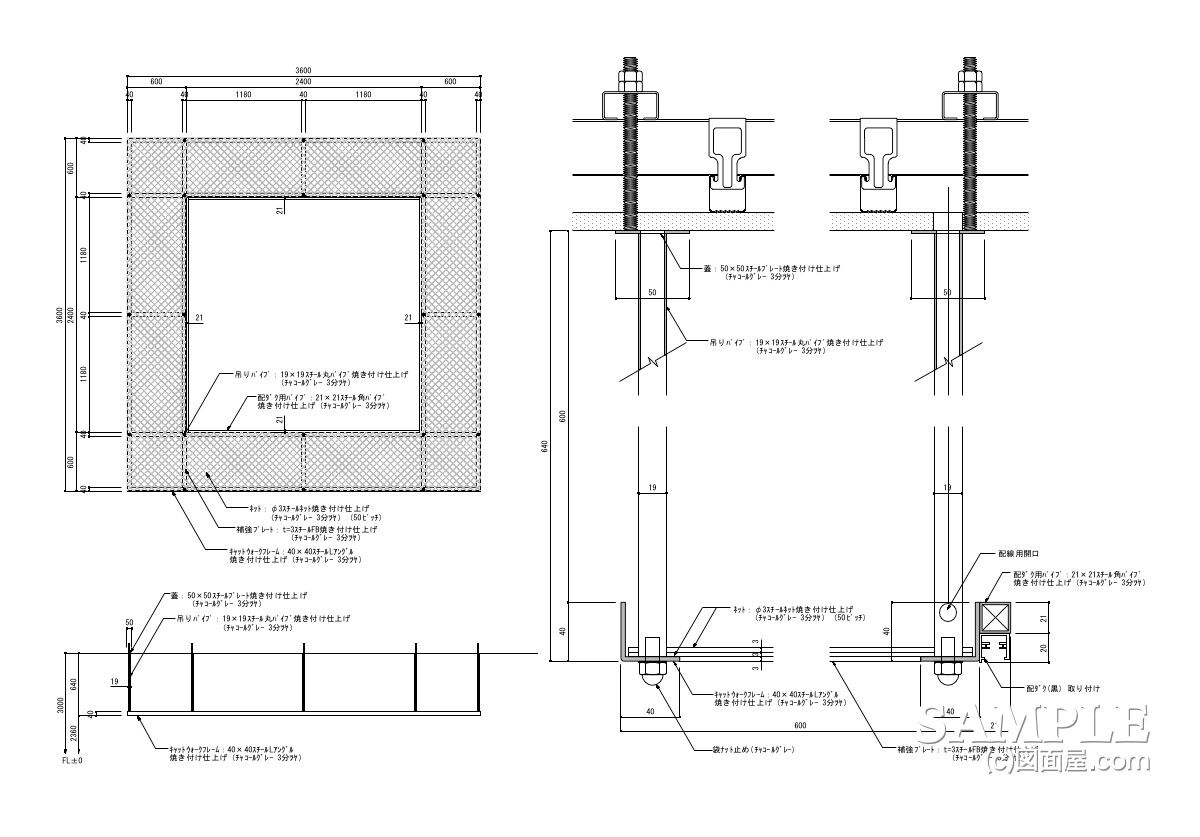

今回は、食品売場などの天井付近に設置するキャットウォーク造作の図面です。
人が歩くためのキャットウォークではなく、売場上部を使って商品や季節装飾などを見せるための吊り造作です。
全体は大きなフレーム状になっていて、季節ごとのディスプレイを施すことで、売場の雰囲気づくりにも活用できます。
食品売場のほか、催事エリアや銘店コーナなどにも応用できる造作です。
続きをご覧ください！
応援よろしくお願いします
↓ ↓ ↓
デザインランキング
【WF_028】脱着式壁面ディスプレーパネルの仕組みと納まり
| ■サイズ | ■仕様 | |
| W2560×D500×H2400 図面参照 | ﾃﾞｨｽﾌﾟﾚｰﾊﾟﾈﾙ：ﾌﾞﾅ材染色CL仕上げ ｱｲﾃﾑｻﾎﾟｰﾄ：現ﾛｲﾔﾙ ﾍﾞﾙﾗ | |
| ■備考 業態：メンズアパレル（汎用性有り） 作図日：1999.01.27 | ||
この図面は何？

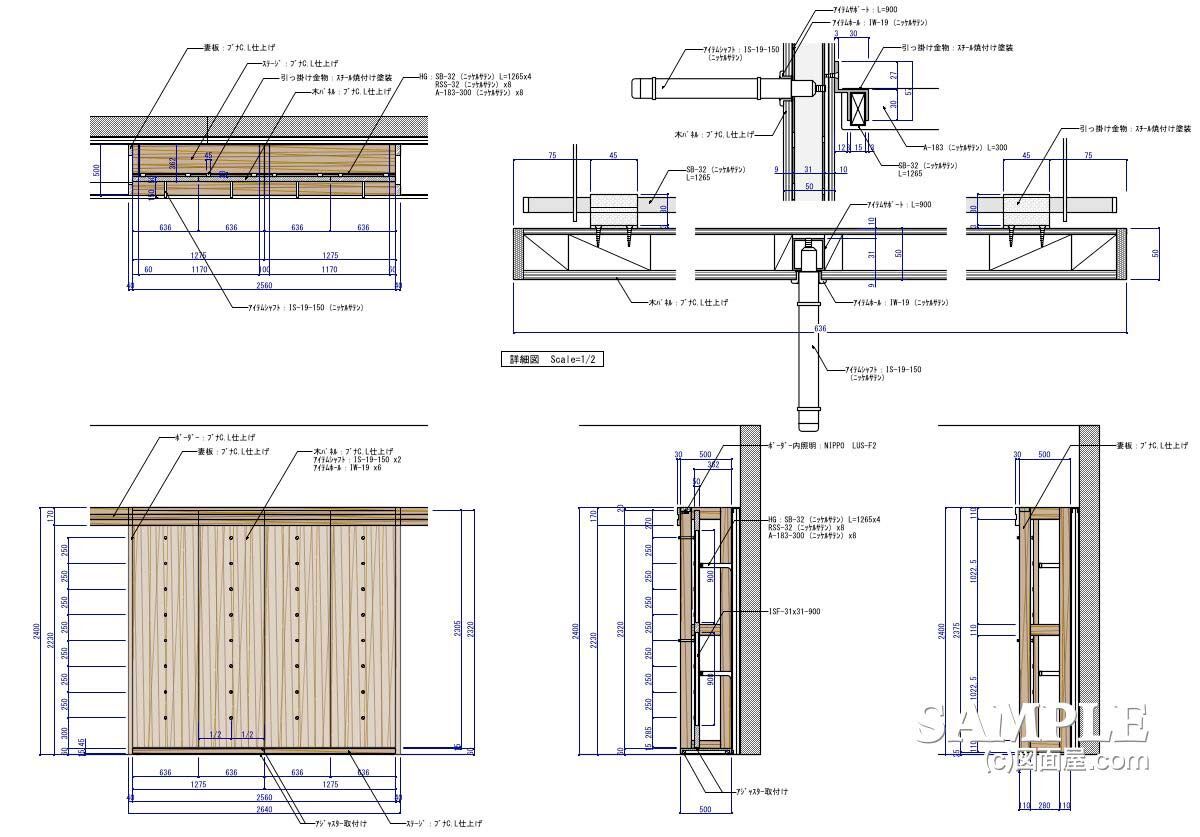

今回ご紹介するのは、脱着式の壁面ディスプレーパネルの姿図と断面図、そして取付部の詳細図です。
木製のディスプレーパネルを壁面へ固定してしまうのではなく、金物を使って引っ掛ける構造になっています。
通常はパネルを背景としてディスプレーに利用し、パネルを外せば壁面のスリットを使って陳列パーツを取り付けることもできます。
シーズンごとにディスプレーの位置を変えたり、繁忙期にはパネルを外して陳列量を増やしたりと、売場の変化に対応しやすい仕組みです。
続きをご覧ください！
応援よろしくお願いします
↓ ↓ ↓
デザインランキング
