【SIGN_013】スタンドサインの作図事例
| ■サイズ | ■仕様 | |
| W520×D300×H1200 図面参照 | 本体：ｽﾁｰﾙﾆｯｹﾙｻﾃﾝ仕上げ ｻｲﾝﾍﾞｰｽ：t=15mmMDFﾗｯｶｰ塗装仕上げ ｻｲﾝ：t=5mmｱｸﾘ切り文字（黒ﾏｯﾄ） | |
| ■備考 | ||
【作図解説】

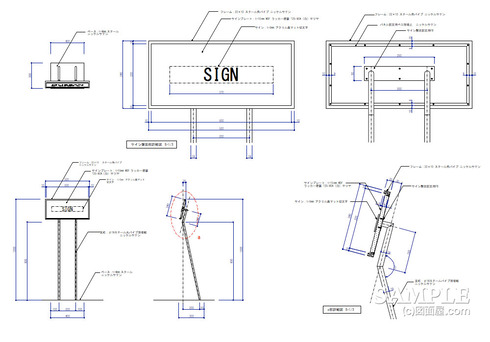

この作図事例は、ショップフロントに設置するスタンドサインの姿図と断面図をまとめたものです。
スタンドサインは既製品やメーカー支給品が使われることも多いアイテムですが、本事例では什器全体のマニュアル化が進んでいたため、サインスタンドも備品のひとつとしてオリジナルで製作しています。
マネキンや傾斜ハンガーと並べて配置される前提で、主張しすぎず、かつ確実に視線を拾うサイズ感と構成を意識した設計になっています。
姿図では全体のプロポーションと設置時の見え方を、断面図ではサインプレートの傾斜角度やフレーム構成、支柱との取り合いが確認できる内容です。
それでは続きをご覧ください！
応援よろしくお願いします
↓ ↓ ↓
デザインランキング
【FR_001】FRのカーテンパイプの作図事例
| ■サイズ | ■仕様 | |
| W1380×D25×H25 図面参照 | ｶｰﾃﾝﾊﾟｲﾌﾟ：φ25ｸﾛｰﾑﾊﾟｲﾌﾟ 座：t=3mm×φ120ｸﾛｰﾑ円形ﾌﾟﾚｰﾄ+t=5mmFB溶接止め | |
| ■備考 作図日：2013.03.26 【FR_】fitting roomの略語 フィッティングルーム全般 | ||
【作図解説】

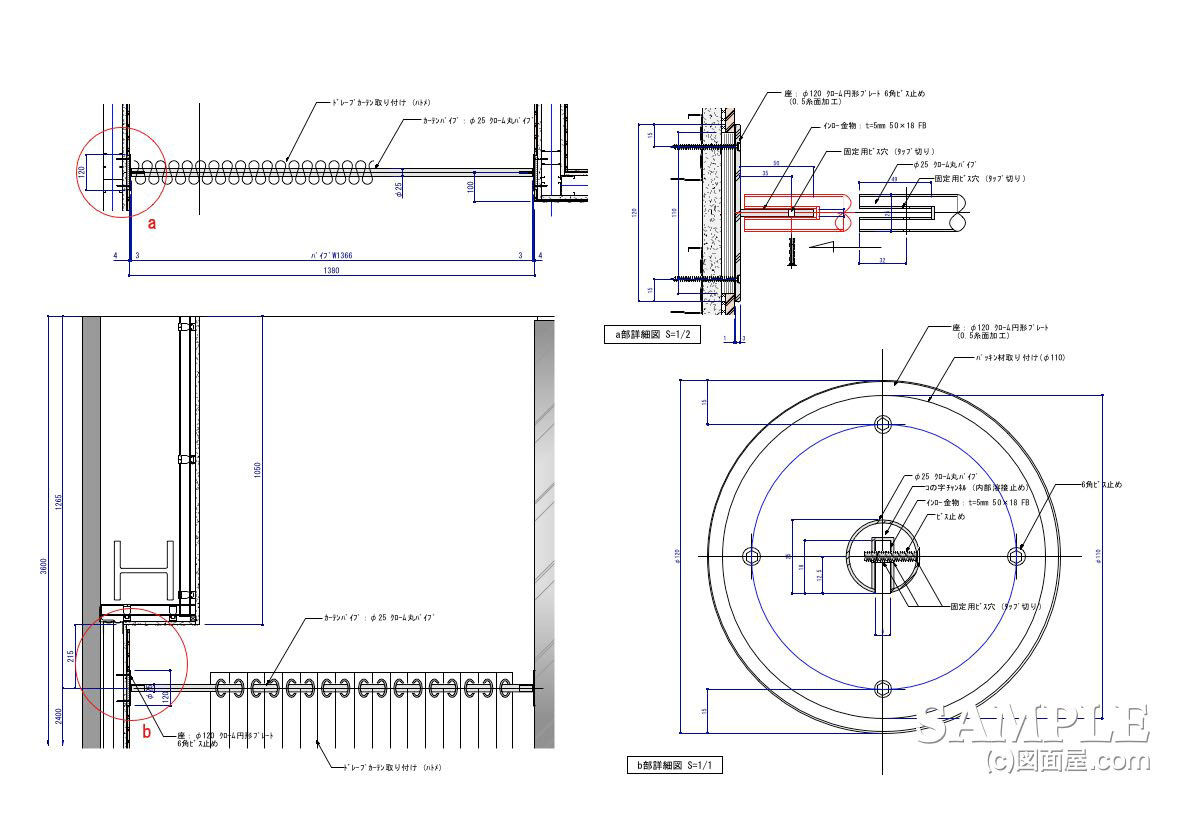

今回の作図事例は、FRやストック入口などでよく使われるカーテンパイプの詳細図です。
本来であれば、壁面仕上げ前に下地材であるLGSへインロー金物を溶接し、確実に固定するのが基本的な納まりになります。
しかし本事例では、竣工後に追加工事として設置する必要があったため、左右の壁面に円形の座を取り付ける工法を採用しています。
店舗工事では、このように後付けでの対応を求められるケースが少なくありません。そうした場面での実務的な参考例として整理した作図です。
また、両側の壁面にはミラー仕上げが施されており、その取り合いもこの図面の重要なポイントになっています。
それでは続きをご覧ください！
応援よろしくお願いします
↓ ↓ ↓
デザインランキング
【SIGN_002】ビジュアル・サインパネルの作図事例
| ■サイズ | ■仕様 | |
| W775×D90×H1080 図面参照 | ﾌﾚｰﾑ：20×40ｽﾁｰﾙ角ﾊﾟｲﾌﾟﾆｯｹﾙｻﾃﾝ仕上げ 止め金：SUS ﾌﾟﾚｰﾄ+ﾛｰﾚｯﾄｲｽ止め 盤面：t=3mmｸﾘｱｱｸﾘ+t=4mmﾌｫﾄｱｸﾘ | |
| ■備考 作図日：2002.02.21 業態：メンズアパレル（ダーバン） | ||
【作図解説】

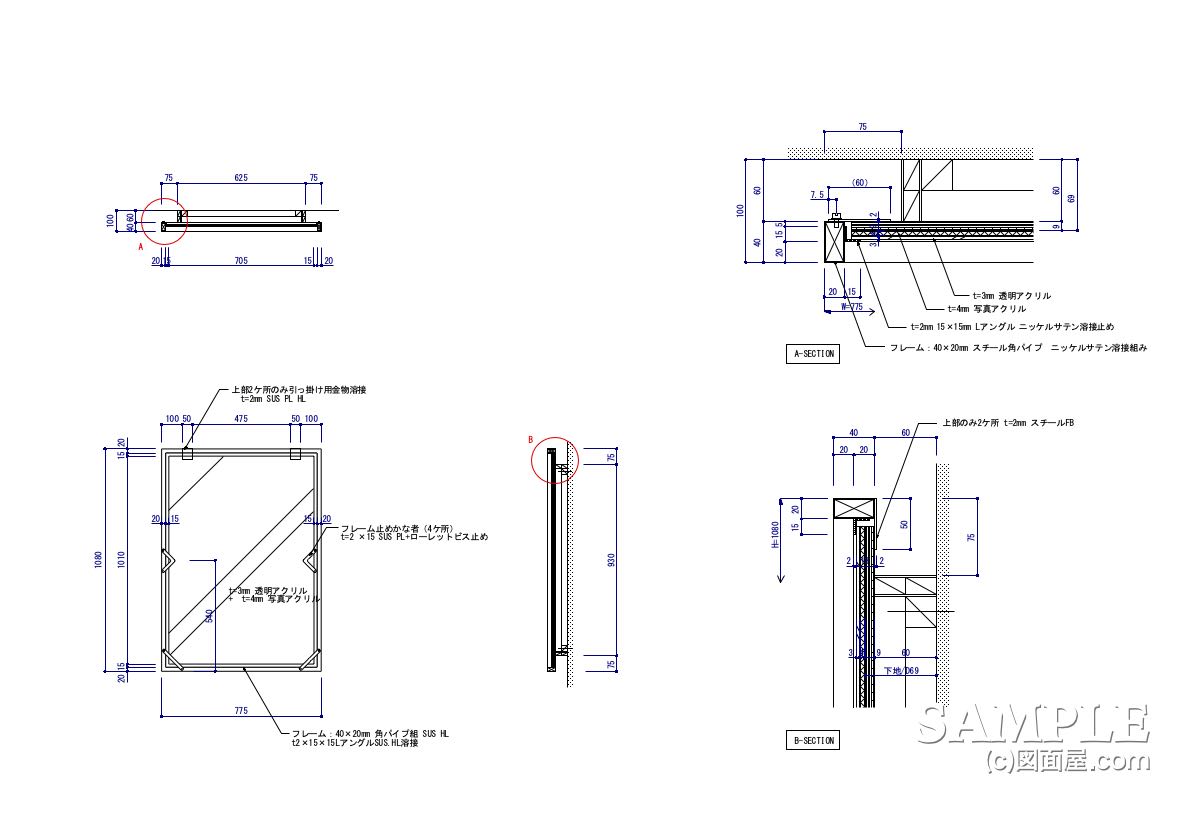

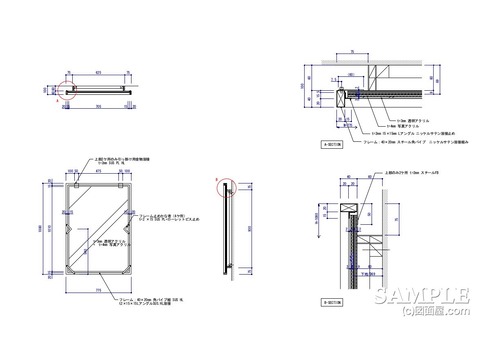

この作図事例は、ショップ演出用のビジュアル・サインパネルの姿図および断面図です。
既製品のビジュアル・サインパネルが多く使われる中で、本事例は空間全体の環境意匠の一部として計画されたパネルといえます。
フレーム構成自体は40mm×20mmのスチール角パイプによる四方フレームで、構造としてはごく一般的なものですが、盤面の交換やメンテナンスを前提とした納まりになっている点が特徴です。
立面図は裏面側から見た構成を示しており、やや分かりにくい表現になっていますが、実際の施工やメンテナンス手順を意識した図面構成としています。
なお、実際の裏面には化粧としてベニヤ下地が取り付く想定となっています。
それでは続きをご覧ください！
応援よろしくお願いします
↓ ↓ ↓
デザインランキング
【PART_001】一般的なガラスパーティションの作図事例
| ■サイズ | ■仕様 | |
| W900×D42×H2550 W650×D42×H2550 図面参照 | ｻｯｼｭ：各ﾌﾚｰﾑ SUS鏡面仕上げ ｽｸﾘｰﾝ：t=12mmｸﾘｱｶﾞﾗｽ+ﾀﾍﾟｼｰﾄ貼り | |
| ■備考 作図日：2007.11.27 一般環境造作図 | ||
【作図解説】

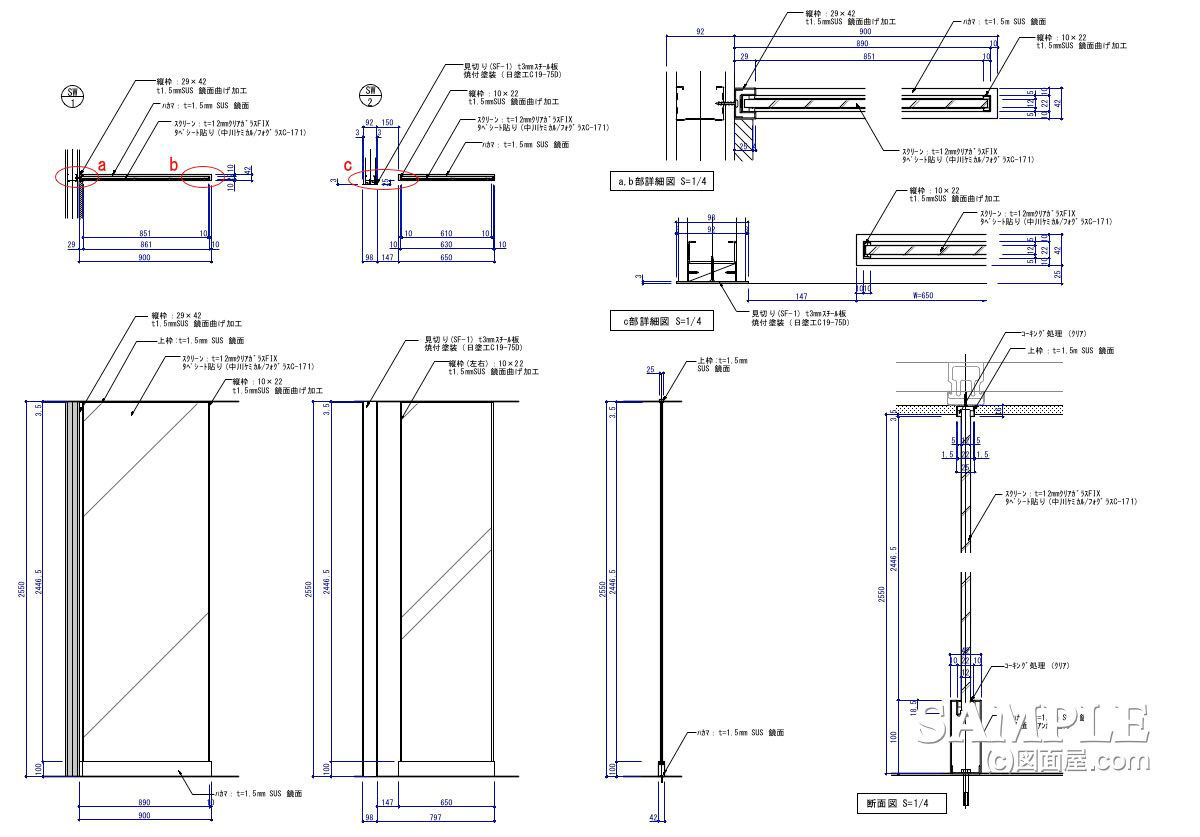

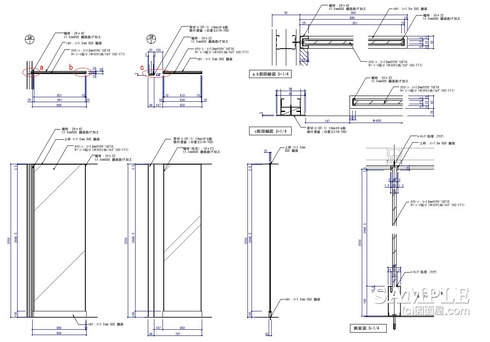

リクエストに応えて今回もガラススクリーンの図面事例です。
全くもって、一般的なガラスパーティションの図面事例ですが、この基礎的な作図を理解してみなさん育っていったようです。
最初は、やはり描きなれていないので、スチールフレームの部材の選び方や、ガラスとサッシュの収め方などは、大変かとは思います。
しかし、安心してください！
この図面は、半年レベルの経験者ですがしっかり描けていますね。図面で生計を立てようとする人はやはり頑張りますね。
では、順を追っていきますかね！ 続きを......！
【SIGN_010】天井吊りサインの姿図と断面図
| ■Data NO. sign_0011 | ||
| ■サイズ | ■仕様 | |
| w3000×H100×D300 | 本体：木下地ラッカー塗装仕上げ | |
| ■備考 作図日：不明 コーナーサイン：環境設計 | ||

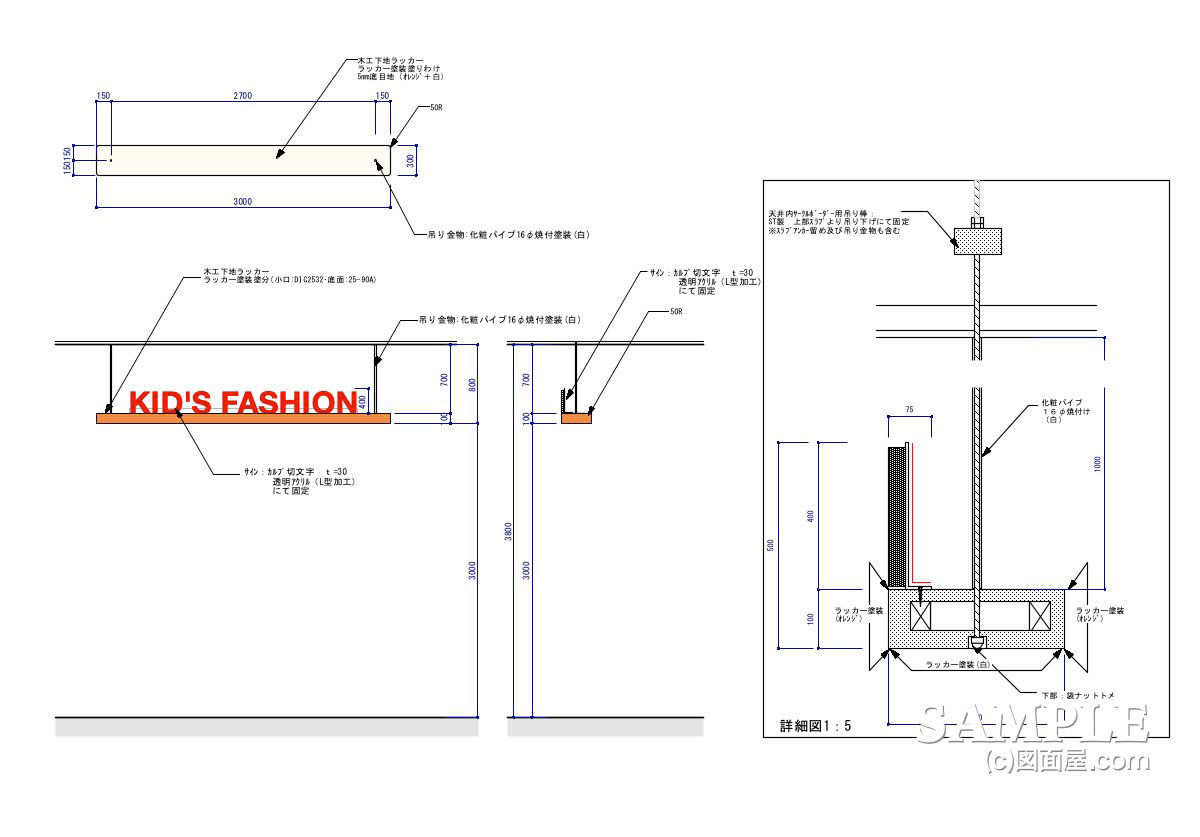

サイン本体は木工下地に塗装仕上げとし、吊り金物には化粧パイプを使用しています。
天井側はデッキプレート下地を想定し、吊りボルト＋ナット止めで確実に固定する構成です。
断面図では、サイン厚み・吊りパイプの取り合い・下部ナット止めまでを一通り確認できる内容になっています。
図面初心者の方は是非、覚えておいてください。
