【WF_007】店内の魅せ場となる壁面造作什器
| ■サイズ | ■仕様 | |
| W2830×D500×H2500 図面参照 | 本体：木工ｳﾚﾀﾝ塗装仕上げ（こげ茶） 側板：木工下地ｽﾀｯｺ仕上げ ｻｲﾝﾎﾞｰﾀﾞｰ：化粧板仕上げ 壁面：PB下地ｽﾀｯｺ仕上げ | |
| ■備考 作図日：不明 業態：アパレル全般 | ||
【作図解説】
この作図事例は壁面造作什器の姿図と断面詳細図です。
天井までの壁面什器で注意すべき点は、据え付ける際に高さ調整が必要になるところです。
必ずしも天井高が、図面通りとはいかないので、天井と什器の間に高さを調整する部材を取り付けます。
床面の巾木で調整する場合もありますが、天井面での調整が多いですね。
それは天井の方が仕上げ材の加工が比較的し易い事と、天井と什器の間に出来た隙間はさほど目立たない事が大きな理由です。
それから、もう一つ重要な点があります。
2000mm以上の大きさで、内部がオープンになっている什器は横揺れに対して耐久性が弱い為、妻板の強度がとても重要になってくるのです。
それでは続きをご覧ください！
応援よろしくお願いします
↓ ↓ ↓
デザインランキング
【WF_006】アイキャッチャーとなる壁面固定棚
| ■サイズ | ■仕様 | |
| W2700×D500×H2750 図面参照 | 壁面：木板目地貼りの上ｳﾚﾀﾝ塗装仕上げ 固定棚：木工下地ｳﾚﾀﾝ塗装仕上げ 持ち出しﾊﾟｲﾌﾟ：ｽﾁｰﾙ角ﾊﾟｲﾌﾟﾆｯｹﾙﾒｯｷ仕上げ | |
| ■備考 作図日：2007.01.12 業態：レディースアパレル（FRAGILE ） | ||
【作図解説】

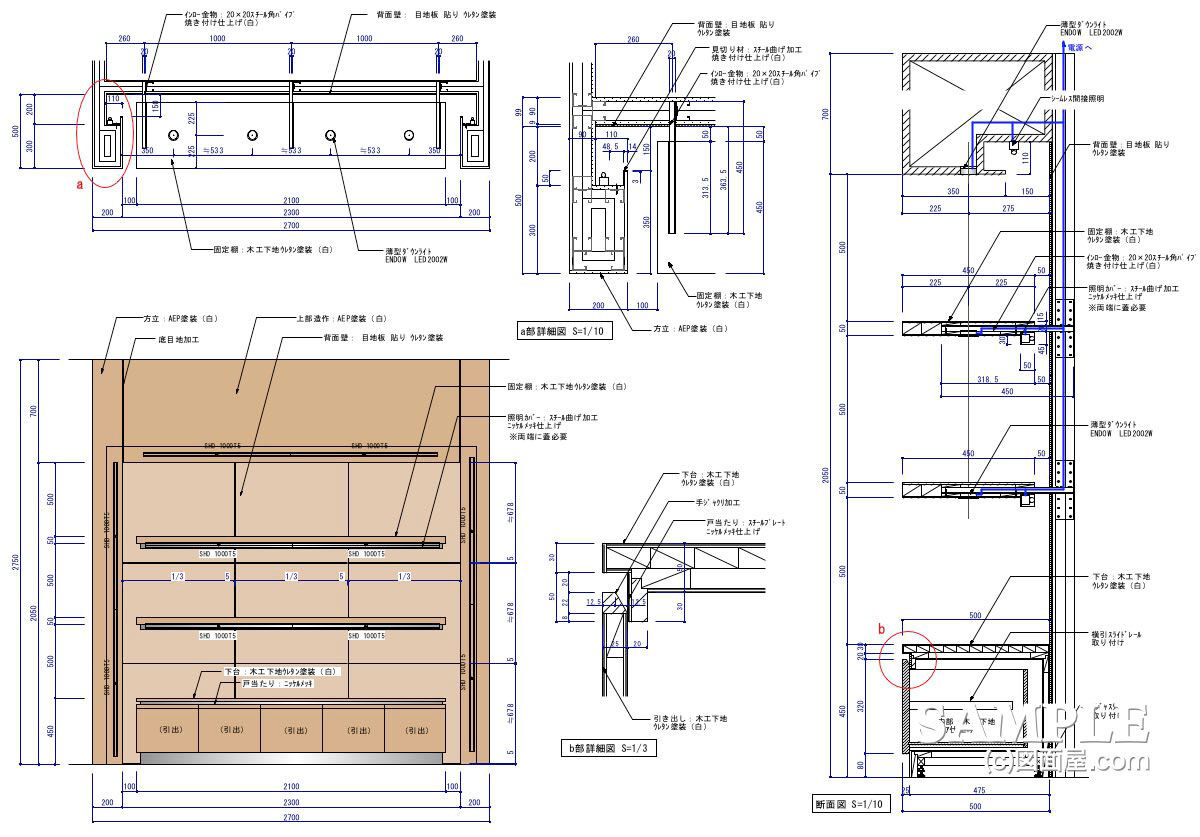

本事例は、レディースアパレルショップの多店舗展開を想定したマニュアル図の一部として作成した、ニッチ壁面用の固定棚詳細図です。
インローパイプを用いた構成ですが、今回はパイプ自体を意匠として見せる使い方としています。
ニッチ上部の間接照明部はPB下地となるため、L型見切り材で補強し、PB小口は3mm厚のフラットバーで押さえています（a部詳細参照）。
固定棚は壁面から50mm離して設置し、棚を浮かせたような見え方としています。差し込み寸法は318.5mmで整理しており、特に難しい納まりではありませんが、裏面小口の仕上げは必須です。
棚下には薄型ダウンライトを4灯、棚奥には演出用としてシームレスライトを設置しています。
演出照明は正面から器具が見えないようカバー付きとし、ニッチ壁面の間接照明と合わせて、背面のウレタン塗装仕上げパネルを柔らかく照らす構成としています。
今回は底目地加工としていますが、目地棒仕上げに変更することで、より高級感のある演出も可能で、引き出し式のストックボックスについては、手じゃくり加工部と戸当たり寸法をb部詳細図にて示しています。
それでは続きをご覧ください！
応援よろしくお願いします
↓ ↓ ↓
デザインランキング
【PF_001】フィッティングルームを抱き合わせて柱造作
| ■サイズ | ■仕様 | |
| W2670×D1280×H2950 図面参照 | 柱巻き：LGS+PB12.5下地AEP塗装（白） 支柱：38φﾛｲﾔﾙ ｽﾘｯﾄﾊﾟｲﾌﾟ 焼き付け仕上げ | |
| ■備考 作図日：2001.05.15 業態：メンズカジュアル（イクシーズ） 【PF_000】は「Pillar features」の略語 | ||
【作図解説】
この作図事例は、フィッティングルーム（FR）を抱き合わせる形で計画した柱造作の姿図および断面図です。
売場中央に立つ柱を起点とし、FRと什器要素を一体で構成することで、デッドスペースを極力つくらない計画となっています。
柱単体で処理するのではなく、売場機能と絡めて造作化することで、動線の整理と視覚的なまとまりの両立を図っています。
支柱にはロイヤルのスリット丸パイプを採用し、壁面側からインロー式で持ち出す構造としています。
正面からは余計な金物や固定部が見えにくく、柱造作としての納まりをすっきり見せられる点が特徴です。
また、スリット支柱を用いることで、将来的なパーツ変更やレイアウト調整にも対応しやすく、実運用を見据えた構成になっています。
それでは続きをご覧ください！
応援よろしくお願いします
↓ ↓ ↓
デザインランキング
【TA_002】ブランドサインを強調したテーブル什器
| ■サイズ | ■仕様 | |
| W2000×D1200×H850 図面参照 | 本体・ｽﾃｰｼﾞﾌﾚｰﾑ：ｽﾁｰﾙﾊﾟｲﾌﾟ焼き付け仕上げ TOP:木工下地ﾎﾞﾝｽｴｰﾄﾞ塗装仕上げ 内照式ステージ側面:t=5乳半ｱｸﾘ | |
| ■備考 作図日：1999.07.16 業態：メンズ（ダーバン） | ||
【作図解説】
この作図事例は、スチールフレームと内照式ステージを組み合わせたオープンタイプのテーブル什器の姿図です。
什器正面にブランドサインを内照で見せる構成となっており、売り場の中でも視線をしっかり引き付ける役割を担っています。
ワイドは約2000mmと大きく、単体什器としてはかなり存在感のあるサイズ感です。その分、フレームは細めのスチールパイプでまとめ、ボリュームが出過ぎないようバランスが取られています。
本図面は基本設計段階の什器図のため、各部の詳細図までは描かれていませんが、構成や寸法関係から、全体の考え方は十分に読み取れる内容になっています。
それでは続きをご覧ください！
応援よろしくお願いします
↓ ↓ ↓
デザインランキング
【SYS_003】レディースインナー専用のシステム什器
| ■サイズ | ■仕様 | |
| W945×D519×H1400 図面参照 | 本体：ｽﾁｰﾙﾊﾟｲﾌﾟ焼き付け仕上げ（ｺﾞｰﾙﾄﾞ） 側板：t=5乳半アクリル | |
| ■備考 作図日：不明 業態：婦人インナー | ||
【作図解説】
この作図事例は、レディースインナー売り場向けに設計したシステム什器の姿図・各部断面図です。
全体のフォルムは角を立てず、アーチ形状を取り入れることで、インナー売り場らしい柔らかく上品な印象を意識した構成になっています。
フレーム構成自体は一般的なシステム什器と大きく変わりませんが、使用している部材は細径パイプが中心で、全体を軽やかに見せる工夫がされています。
仕上げにはゴールド系カラーを採用しており、レディースインナーやフォーマル系ショップでよく見られる落ち着いた高級感を演出しています。
それでは続きをご覧ください！
応援よろしくお願いします
↓ ↓ ↓
デザインランキング
