シンプルで基本的な木製建具図はしっかり覚えましょう！

シンプルで基本的な木製建具図はしっかり覚えましょう！

■サイズ	■仕様
800×147×2400（枠外）	建具本体：木染色CL仕上げ
■備考

このサイトの訪問者のなかには、初心者の方も多くいらっしゃると感じます。ですから、今回は、簡単でシンプルな木製建具図を紹介します。

設計上では、ほとんどの店舗には、建具は付きものです。描けないとかなり厄介なことになります。

ですから、しっかり作図を読み取り、自分のモノとしてください。

すでに当サイトでは、様々な建具をご覧になって頂いてますが、その中でも、是非覚えておいて欲しいのが今回の木製建具図です。

とても簡単なので、あなたにもすぐに覚えられます。

では、その内容をもっと詳しく説明しますので、続きをどうぞ！

頑張ってます！
↓　↓　↓

デザインランキング

にほんブログ村

●スポンサードリンク

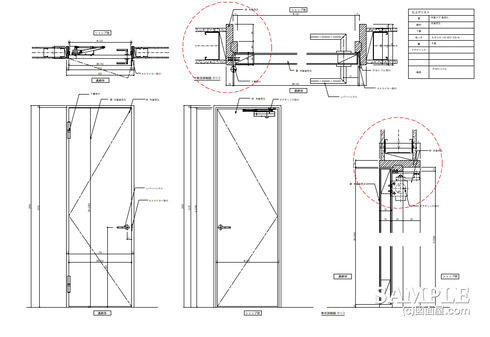

さて、今回の作図事例では、木製建具図を描くに当たっての大切な要素が全て入っています。
言うならば、これこそが、木製建具図の基本形みたいなものだと考えてください。

そして、、赤でマーキングした箇所には、しっかりと納め方が描いてありますので、しっかり読み取るようにしてください。

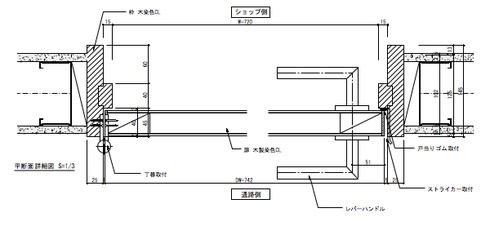

上記は、この建具図の平面詳細図を描いたものです。

建具及び、建具枠がしっかり描けていています。作図的には、とても良く描けていて、参考にするには、持って来いの図面です。

LGS下地、壁面のPBの表情、開口枠の戸当り、建具まで、十分な内容で合格点をあげたいぐらいです。

しっかり覚えるようにしてください。

次に、縦断面詳細図の拡大図も添付しておきますので、平面詳細図と見比べながら読み取ってください。
こちらの作図も、十分な内容です。
WD01部分2

普段は、手を抜いて描かない人も多い中、しっかりドアチェッカーも表現されていることは、とても望ましいことですね！

作図事例としては、建具自体が、若干背の高いことを覗けば、その他に関しては、ごく一般的な仕様になっています。

あと、作図上での注意点としては、この作図事例にもあるように、それぞれの付属金物部品の選択です。ひとくちに建具図といっても、種々様々あります。

ので、あなた自身で、いろいろな情報を見聞きして、経験値を上げることが、大切だと私は思います。何時だって稼いでいる図面描きは、普段から努力してますよ！

最後に、この程度の作図であれば、すぐに覚えることが出来ますし、そうすれば特殊な建具以外は、無理なく描くことができます。頑張っていきましょう！
