ステージ付きシングルハンガーラックの姿図と断面図
| ■サイズ | ■仕様 | |
| W1000×D450×H1350 図面参照 | ｽﾃｰｼﾞ：木工化粧板仕上げ 支柱・ﾊﾝｶﾞｰﾊﾟｲﾌﾟ：25×25ｽﾁｰﾙ角ﾊﾟｲﾌﾟ焼き付け仕上げ | |
| ■備考 | ||

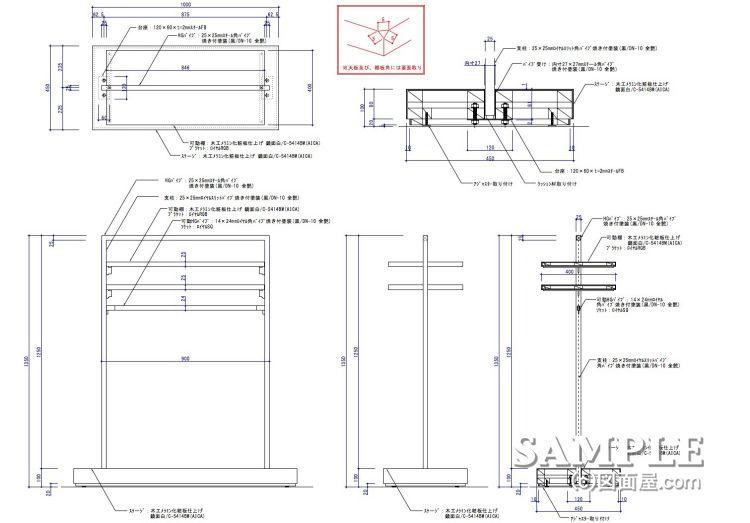

この作図事例はステージ付きのシングルハンガーラックの姿図と断面図です。
特徴としては支柱をスリットパイプにしてハンガーと棚を取り付け可能にしている点です。
ハンガーもフェイスアウト(FO)パーツを追加出来る用に角パイプ変更すれば様々な陳列のバリエーションを組む事が出来ます。
