ガラススクリーンと木製枠の姿図と断面図
| ■サイズ | ■仕様 | |
| W1800×D62×H2600 図面参照 | ｻｯｼｭﾌﾚｰﾑ：ｽﾁｰﾙ角ﾊﾟｲﾌﾟ黒皮仕上げ 化粧枠：ﾅﾗ材染色CL仕上げ ｽｸﾘｰﾝ：t=10ｸﾘｱｶﾞﾗｽFIX | |
| ■備考 | ||

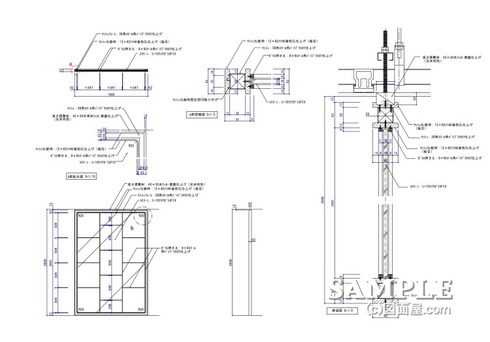

この作図事例はガラススクリーンと木製枠の姿図と断面図です 。
角パイプを木製の化粧材で挟み込んだ枠となっています。
両端に折り返しがない一文字型なので天井と床面での固定を頑丈にしなくてはなりません。
本来なら床面にはアンカーボルトによる固定が望ましいです。
