柱巻き造作の姿図と断面図
| ■サイズ | ■仕様 | |
| W1890×D1890×H2597 図面参照 | 柱巻き上部：PB下地ｸﾞﾗﾌｨｯｸｸﾛｽ貼り 柱巻き：PB下地AEP塗装仕上げ HGﾊﾟｲﾌﾟ：ｽﾁｰﾙ丸ﾊﾟｲﾌﾟｺﾞｰﾙﾄﾞﾒｯｷ仕上げ ｽﾃｰｼﾞ：木工下地AEP塗装仕上げ | |
| ■備考 | ||

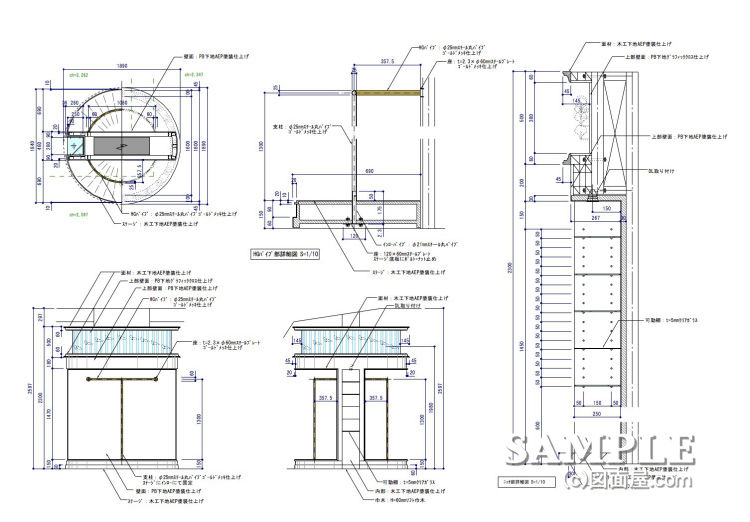

この作図事例は柱巻き造作の姿図と断面図です。
特殊な形状の駆体柱に円形にした天蓋とステージで覆い固定のハンガーパイプを取り付けています。
左側にはニッチにダボ式の可動棚でバッグや小物等を合わせてディスプレイ出来ように設計しました。
注意点は陳列する商品によってハンガーパイプの支柱を2本にする場合が発生してくるので事前に商品アイテムの確認が必要です。
上部にヒールを波状にディスプレーしています。
詳細は続きを読むからご覧下さい。
人気ブログランキングに参加していますので、
応援、宜しくお願い致します。

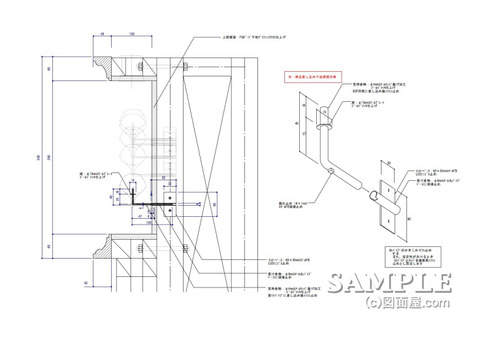

壁面からインローでディスプレー用ピンを固定してヒールを差し込む様にして取り付けます。
