ボリューム什器の姿図と断面図
| ■サイズ | ■仕様 | |
| W1200×D400×H1100 図面参照 | 本体：φ28×16 SUS HLｵｰﾊﾞﾙﾊﾟｲﾌﾟ溶接組 棚板：t=8mmｸﾘｱｶﾞﾗｽ HGﾊﾟｲﾌﾟ：φ19ｸﾛｰﾑ丸ﾊﾟｲﾌﾟ | |
| ■備考 | ||

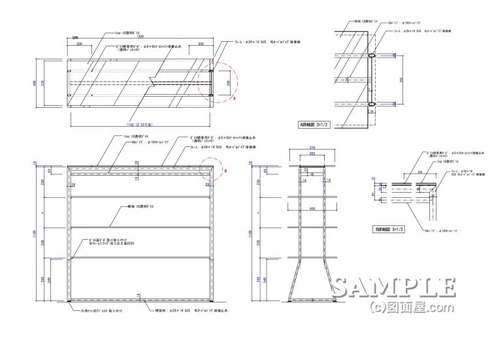

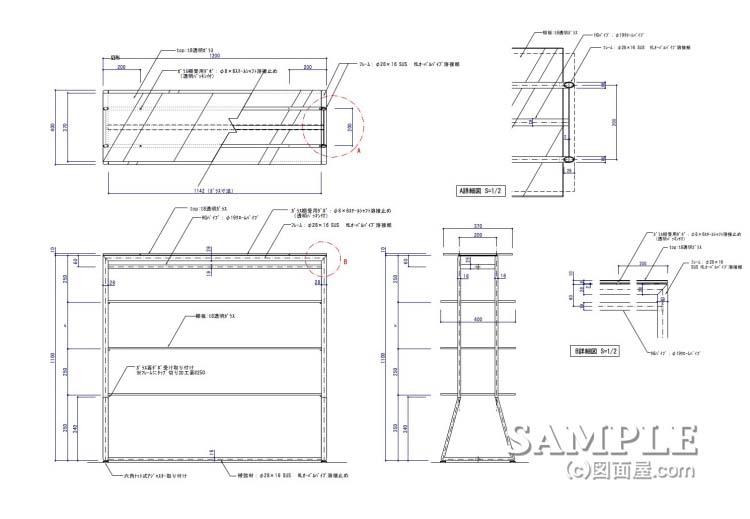

この作図事例はボリューム什器の姿図と断面図です。
この什器の場合はシングルハンガーラックとしても使用でき、ガラス棚のみで使用する事もできます。
ただハンガーパイプが楕円形であることでフェイスアウト(FO)用のパーツが別注製作となり製作コストが 上がってしまう事が難点ではあります。
