脱着式柱サインBOXの姿図と断面図
| ■サイズ | ■仕様 | |
| W1258×D1228×H3500 図面参照 | ｻｲﾝﾌﾟﾚｰﾄ：ｽﾁｰﾙﾌﾟﾚｰﾄ曲げ加工焼き付け仕上げ（黒） ｻｲﾝ：t=2mmｱｸﾘ切り文字（ｼｬﾝﾊﾟﾝｺﾞｰﾙﾄﾞ近似色） | |
| ■備考 | ||

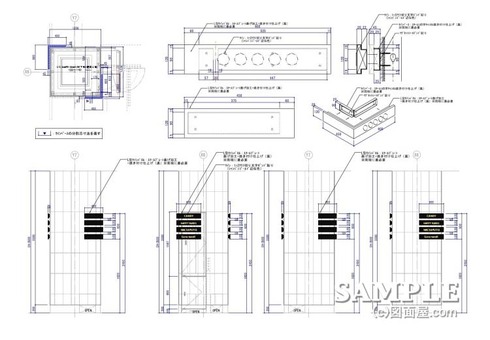

この作図事例はマグネットシートによる脱着式柱サインBOXの姿図と断面図です。
ベースのコの字チャンネルがサインBOXにかぶさる形なので必ずベースの両端には蓋が必要となります。
又点検戸によってベースが分断されてしまう箇所が出てくるので設置する位置は良く検討してから決定しなくてはなりません。
