間接照明付柱造作の姿図と詳細図
| ■サイズ | ■仕様 | |
| W1060×D1060×H2850 図面参照 | 行灯造作：木工化粧板仕上げ 柱：ｼｬｯﾀｰﾊﾟﾈﾙ取り付け | |
| ■備考 | ||

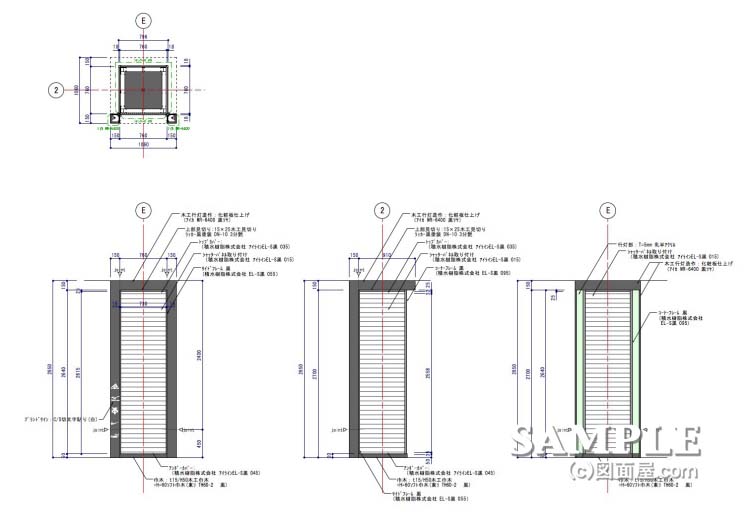

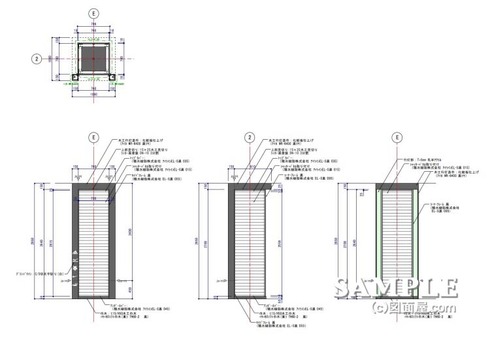

この作図事例は間接照明付柱造作の姿図と詳細図です。
コーナー部分に間接照明を取り付け、アーチ状に見えるように化粧BOXをつなげています。
リースラインに近い所にある柱に良く用いられる造作です。
平面的に発光する面が2箇所あるので照明器具の位置に注意が必要です。
※各部の詳細図は続きを読むをご覧下さい。
人気ブログランキングに参加していますので、
応援、宜しくお願い致します。

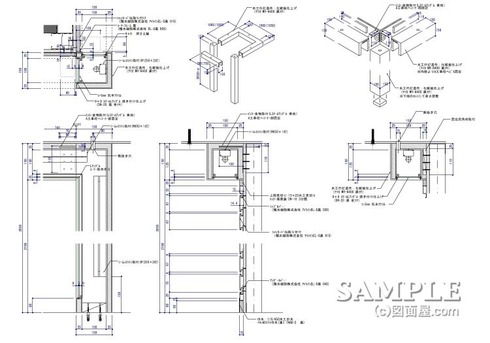

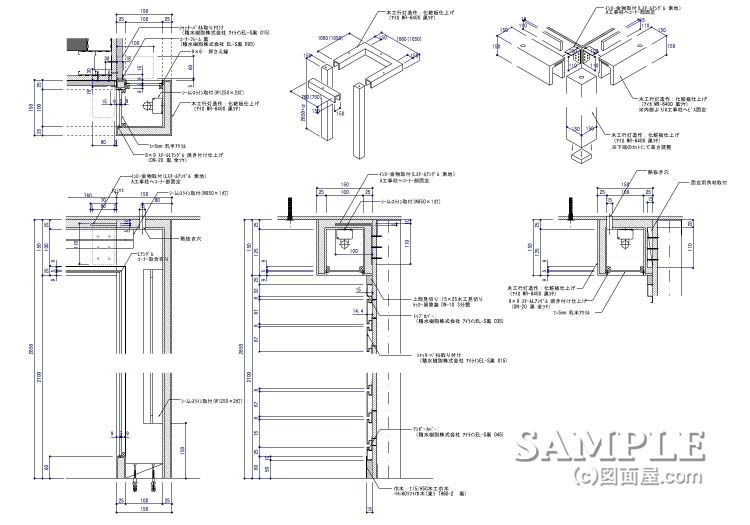

各部の詳細図です。
アーチ状につなげる部分はスケッチを追加して分かりやすくしています。
