導光板仕様の間接照明BOXの姿図と断面図
| ■サイズ | ■仕様 | |
| W2740×D67×H155 図面参照 | 間接照明BOX：t=5ｽﾁｰﾙﾌﾟﾚｰﾄ曲げ加工 ｽｸﾘｰﾝ：t=3乳半ｱｸﾘ+透明ｸﾞﾘｰﾝｼｰﾄ+t=5強ｶﾞﾗｽFIX | |
| ■備考 | ||

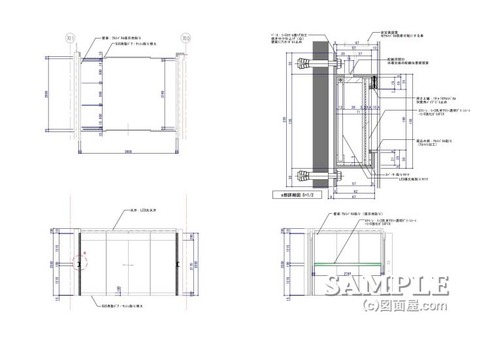

この作図事例は導光板を使って帯状に発光する間接照明BOXの姿図と断面図です。
壁に埋設された状態になっているので熱抜き対策とトランスの設置箇所の壁を取り外しが可能な仕様にしなくてはなりません。
導光板の上下部分は比較的照度が高いので照明BOXのカバー寸法を調整して全体的にムラのない面発光にさせることがポイントです。
