ミラーパネルと壁面システムの姿図と断面図
| ■サイズ | ■仕様 | |
| W2205×D500×H3200 図面参照 | 壁面：木工下地t=5mmｸﾘｱﾐﾗｰ貼り 地袋：ｳｫｰﾙﾅｯﾄ染色CL仕上げ 抽斗取っ手：本革仕上げ | |
| ■備考 | ||

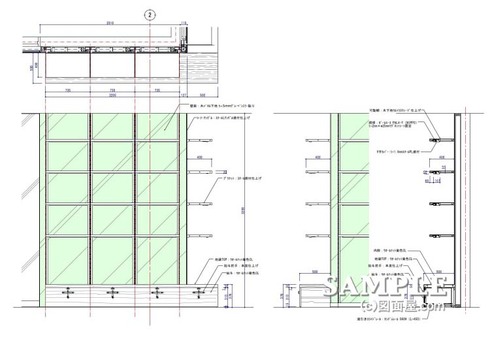

この作図事例はミラーパネルと壁面システムの姿図と断面図です。
スリット柱がミラーの底目地に見えるような納め方になっています。
スリット柱を固定する金物を曲げ加工したスチールで作っています。
注意点として可動棚のブラケットがミラーのエッジを傷つけない為にもミラーの両端に見切りを取り付けた方がより安全です。

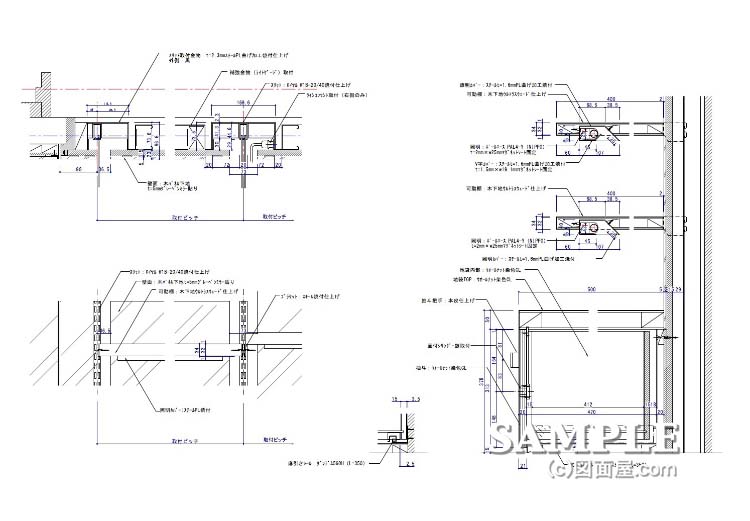

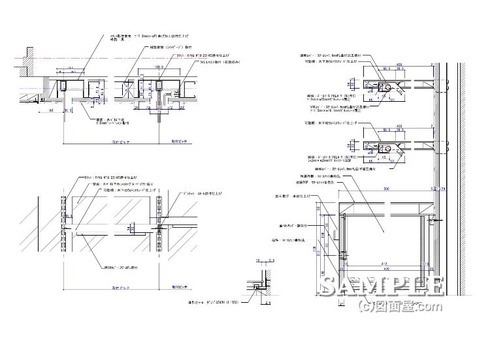

各部分詳細図は続きを読むからご覧下さい。
