システム什器の姿図と断面図
| ■サイズ | ■仕様 | |
| W1200×D1000×H1150 図面参照 | ﾌﾚｰﾑ：20×40 SUS HL角ﾊﾟｲﾌﾟ+t=5mmFB溶接 ｽﾄｯｸ：木染色CL仕上げ | |
| ■備考 | ||

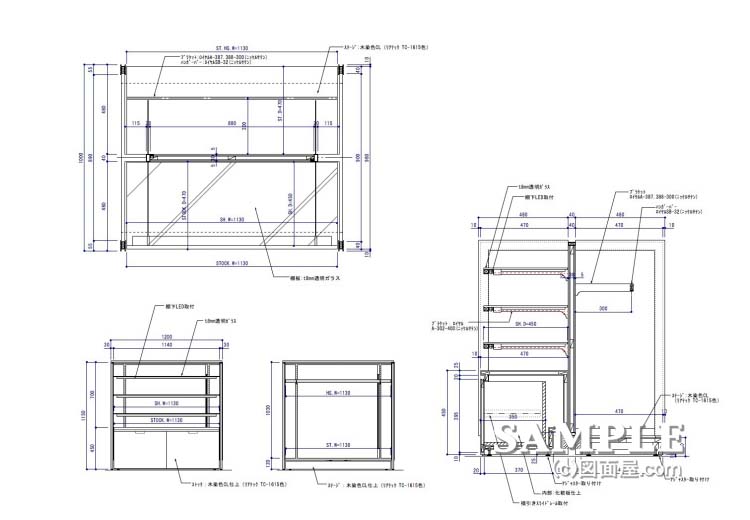

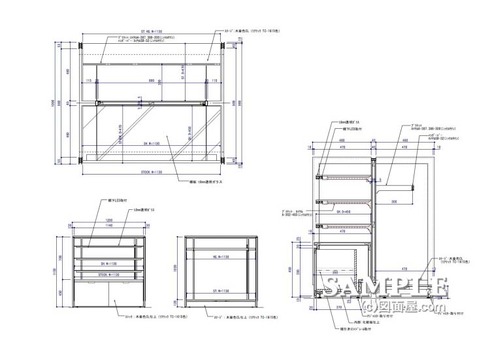

この作図事例はメンズショップのシステム什器の姿図と断面図です。
基本フレームはシステム什器を用いる場合が多く安価で製作出来る什器です。
両再度のフレームもパネルやミラー等にも変更可能で様々なスタイルに対応出来る事が特徴です。
しかしこのフレーム什器の売場を占める割合が高くなればなるほどチープな売場になってしまうので
配置する台数も注意しなければなりません。
