壁面ディスプレー什器の姿図と断面図
| ■サイズ | ■仕様 | |
| W900×D500×H2500 図面参照 | 本体：ｽﾁｰﾙ角ﾊﾟｲﾌﾟ塗装仕上げ(ｺｹﾞ茶) 棚：t=6mmｸﾘｱｶﾞﾗｽ落とし込み ｽﾃｰｼﾞ：木工化粧板仕上げ（白） | |
| ■備考 | ||

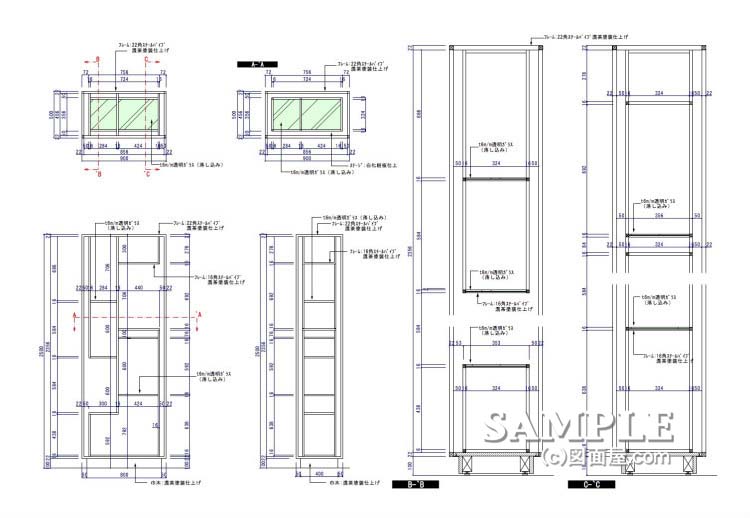

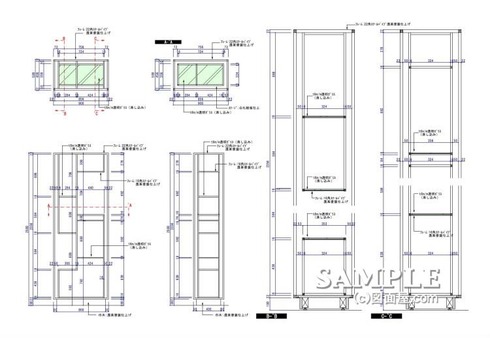

この作図事例は壁面ディスプレー什器の姿図と断面図です。
ランダムな棚構成により帽子やバッグ、植栽等をディスプレイ出来るタワー型什器です。
フレームトップとステージに照明器具を取り付ける事でより効果的な演出が可能です。
その場合フレームトップに幕板を取り付ける等カバーが必要となります。
