キャッシャーボーダーの姿図と各部詳細図
| ■サイズ | ■仕様 | |
| W1520×D1520×H775 図面参照 | 吊りﾚｰﾙｶﾊﾞｰ：SUS HL曲げ加工 ｻｲﾝ盤面：t=5mmｽﾓｰｸｱｸﾘ ｻｲﾝ：C/S切り文字 | |
| ■備考 | ||

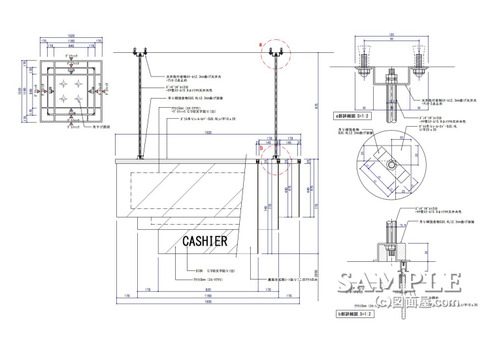

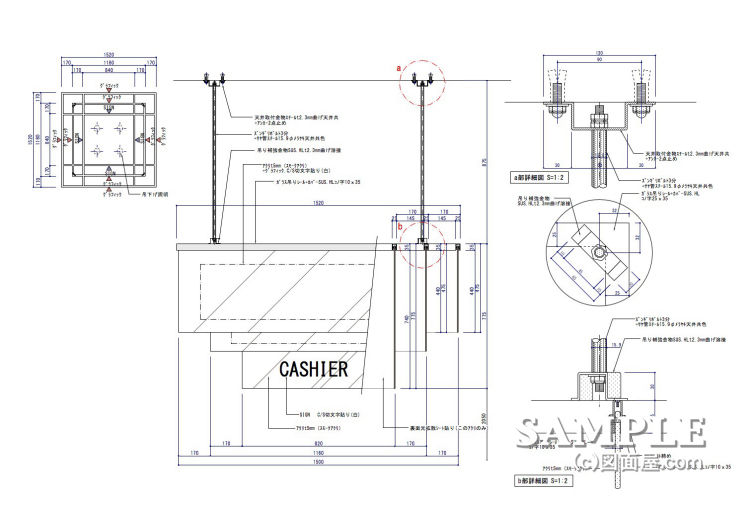

この作図事例は食品売場に設置するキャッシャーボーダー姿図と各部詳細図です。
アクリル板を上部のコの字チャンネルにボルト止めして吊っている仕口です。
注意点としてはアクリルに貫通穴を開けてボルトを通すのでアクリル板が割れないような場所に貫通穴を開け、その貫通穴が見えないようにチャンネルの高さを調整しなくてはなりません。
