行灯サインボックスの姿図と断面図

■サイズ	■仕様
W980×D200×H1350 図面参照	本体：ｽﾁｰﾙ曲げ加工静電塗装仕上盤面：t=6mmｸﾘｱｱｸﾘ+t=4mm乳半ｱｸﾘ+ﾌｨﾙﾑ挟み込み
■備考

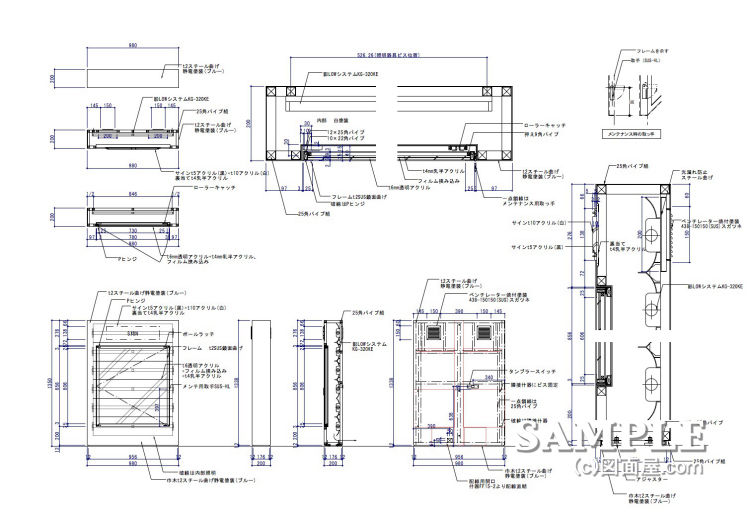

この作図事例は什器エンドに設置する行灯サインボックスの姿図と断面図です。

メンテ用ハッチがスチール製で重量があるのでPヒンジを使用しています。

ヒンジによる開閉式なのでアクリ板の押さえ用角パイプを内側で固定するようになっています。

メンテナンス時には回転式取っ手をマイナスドライバー等の細いもので引っ掛けて取っ手を引き出すちょっと手間がかかるようになっています。

つまみ等の突起物は付けて欲しくないというクライアントのリクエストに対応した結果ですが、かえって開けづらくなっています。
