利便性のあるラック什器の姿図と断面図
| ■サイズ | ■仕様 | |
| W1670×D350×H1400 図面参照 | 本体：木工ｱﾝﾃｨｰｸ塗装仕上げ | |
| ■備考 | ||

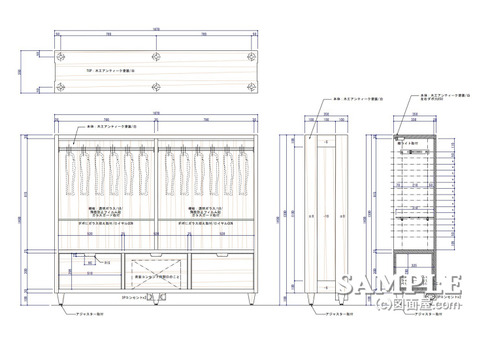

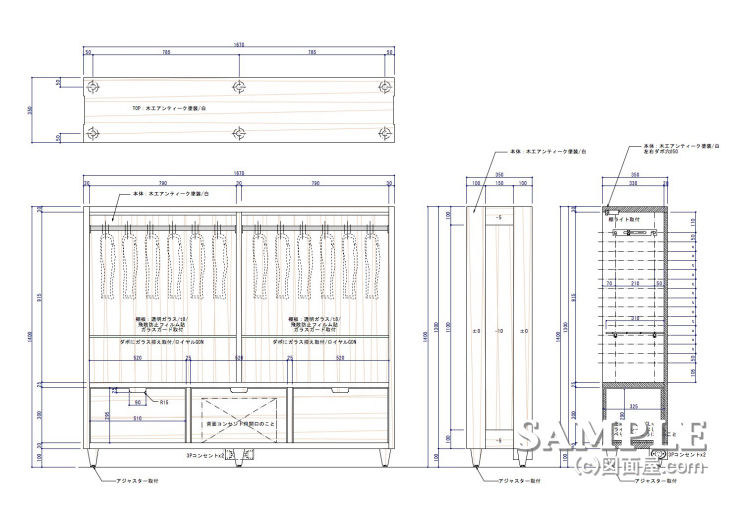

この作図事例は利便性のあるラック什器の姿図と断面図です。
大型店舗において間仕切り壁によって商品の種類（レディース、メンズ等）やテイストを切り替える事が多いですが、
中央の売場では間仕切り壁の代用ともなるラック什器を配置して商品の切り替えをしています。
背合わせで配置する事もでき、背パネル面に一点掛けフックを取り付けてディスプレイパネルとしても使用する事ができます。
