内照式欄間の姿図と断面図
| ■サイズ | ■仕様 | |
| W1800×D75×H300 図面参照 | 環境ﾎﾞｰﾀﾞｰ：既存SUS HLﾌﾟﾚｰﾄ曲げ加工 欄間：t=5mm乳半ｱｸﾘ+ﾌｫﾄｼｰﾄ 面材：不燃ﾘﾌﾞ材塗装仕上げ | |
| ■備考 | ||

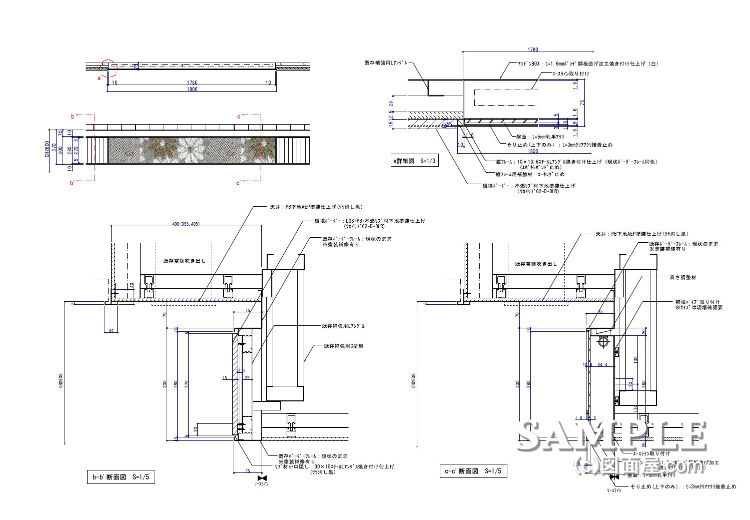

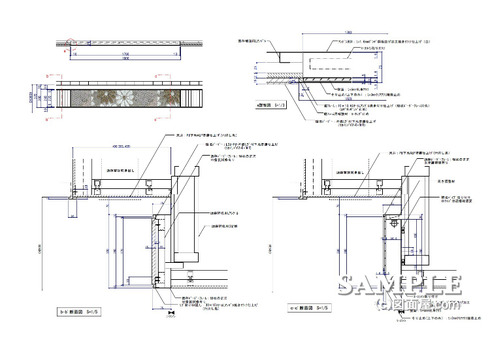

この作図事例は飲食店街の通路に設置した内照式欄間の姿図と断面図です。
環境テーマが「和」のイメージだったので菊花のインクジェットシートをアクリ板に貼り込んだ盤面となっています。
このインクジェットシートと左右の不燃リブ材を一つのモジュールとして通路の要所要所に配置しています。
飲食店街フロアの環境改装工事だったので既存の欄間フレームを利用した形になっています。その為現状利用する行灯ボックスと新規設置する行灯ボックスとをバランス良く配置する事が一番苦労しました。
