間接照明ボックス用壁面点検戸の姿図と断面図
| ■サイズ | ■仕様 | |
| W1420×D282×H3000 図面参照 | 開口枠：ｽﾁｰﾙLｱﾝｸﾞﾙ焼き付け仕上げ ﾒﾝﾃ扉：t=12化粧板ﾊﾟﾈﾙ | |
| ■備考 | ||

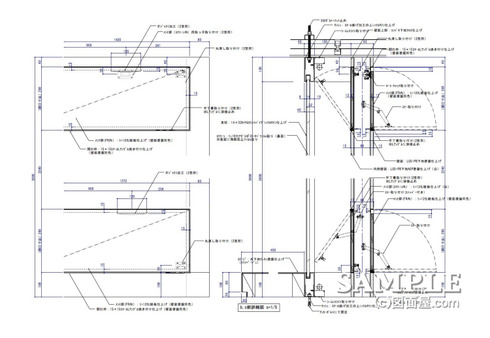

この作図事例は壁面の間接照明ボックス用の壁面点検戸の姿図と断面図です。
照明器具を点検する際に点検戸が邪魔にならないように注意し、尚かつ照明器具に手が届く為に必要な有効寸法を確保する事にまず重点を置いて作図しました。
各内外の点検戸にはストッパー用でステーを取り付けて、メンテナンス作業時に点検戸を支える必要がないようにしています。
