フレーム付きシングルハンガーの姿図と詳細図

■サイズ	■仕様
W1200×D480×H1750 図面参照	ﾌﾚｰﾑ：15×30ｽﾁｰﾙ角ﾊﾟｲﾌﾟ真鍮古美色仕上げ HGﾊﾟｲﾌﾟ：t12.7×25.4ｽﾁｰﾙ角ﾊﾟｲﾌﾟ真鍮古美色仕上げｽﾃｰｼﾞ：木工ウレタン塗装仕上げ
■備考

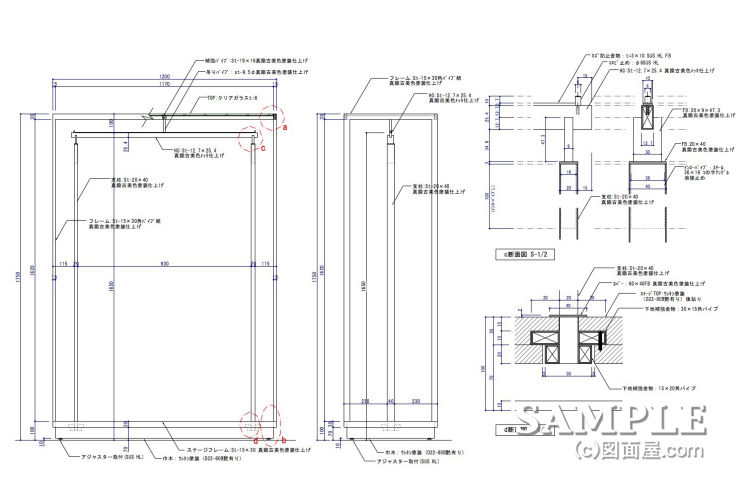

この作図事例はコートやワンピース等の比較的長い商品の陳列に適したフレーム付きシングルハンガーの姿図と詳細図です。

シングルハンガーラックに角パイプフレームを組み合わせてガラスの天板を落とし込んでいます。

什器高が通常のシングルハンガーラックより高いので振れ止めとしてフレームとHGパイプを繋げていますが、この繋ぎパイプで商品陳列が途切れてしまう事が難点です。

パイプの仕上げが古美色塗装なので商品を掛けると塗膜が剥がれるのでHGパイプトップにはSUS HLのFBをビス止めして直接HGパイプに当たらないようにしています。
