格子パネル付システム什器の姿図

格子パネル付システム什器の姿図

■サイズ	■仕様
W1245×D800×H1350 図面参照	ﾌﾚｰﾑ：ｽﾁｰﾙ角ﾊﾟｲﾌﾟ焼き付け仕上げ格子ﾊﾟﾈﾙ：20×20木工化粧板仕上げ
■備考

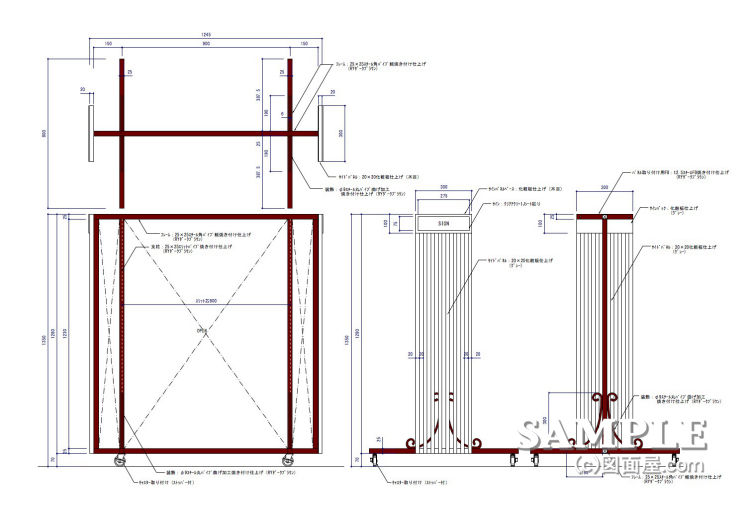

この作図事例は格子パネル付システム什器の姿図です。

本来なら格子部分の詳細図が必要なのですが、マニュアル化された什器なので表現をしていないのです。これは図面と呼べないと言われても仕方ありませんね（泣）

さて什器としてはとてもシンプルな構造ですが、格子状のパネルとポイントとして装飾アイアンを取り付ける事でイメージが随分変わります。

ただ本体と脚幅のバランスが悪いように感じます。これではお客さんの脚が当たって、怪我をされる事も有りうるので改善が必要ですね。

一般的な脚の幅は450mm〜600mm程度で、お客さんが商品を見る際に邪魔にならないようにする事をまず考えなければいけません。
