壁面ラインシステムの姿図と断面図
| ■サイズ | ■仕様 | |
| W4900×D575×H2400 図面参照 | ﾊﾟﾈﾙ：栓材板目染色CL仕上げ 壁面ｼｽﾃﾑ：ワン・バイ・ワン | |
| ■備考 | ||

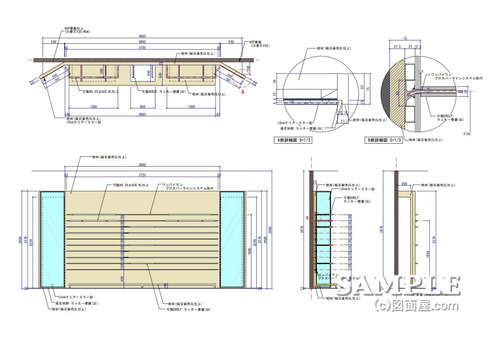

この作図事例は壁面ラインシステムの姿図と断面図です。
壁の仕上げによってはこの細い溝を目地代わりにする出来る所がこのラインシステムの特徴です。
又、スリット柱を使ったケースよりもパーツの抜き差しが容易に出来るので短時間でバリエーションある陳列が可能です。
この事例で使用しているラインシステムはワン・バイ・ワンというメーカーです。
⇒株式会社ワン・バイ・ワン

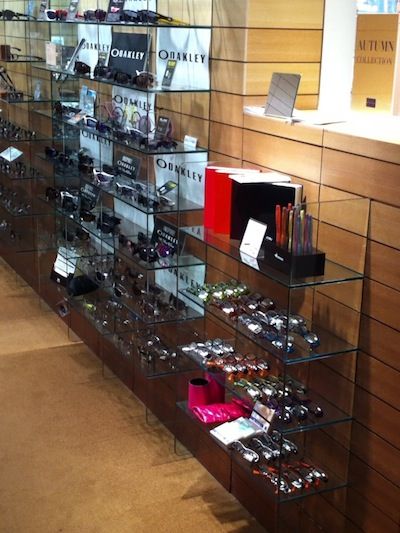

■同じ仕様の参考写真です。
