シングルハンガーラックの姿図とスケッチ

シングルハンガーラックの姿図とスケッチ

■サイズ	■仕様
W800×D400×H1200～1500 図面参照	本体：SUS HL角ﾊﾟｲﾌﾟﾍﾞｰｽ：SUS HL+ｽﾁｰﾙFB黒ｸﾛｰﾑﾒｯｷ角ﾊﾟｲﾌﾟ
■備考

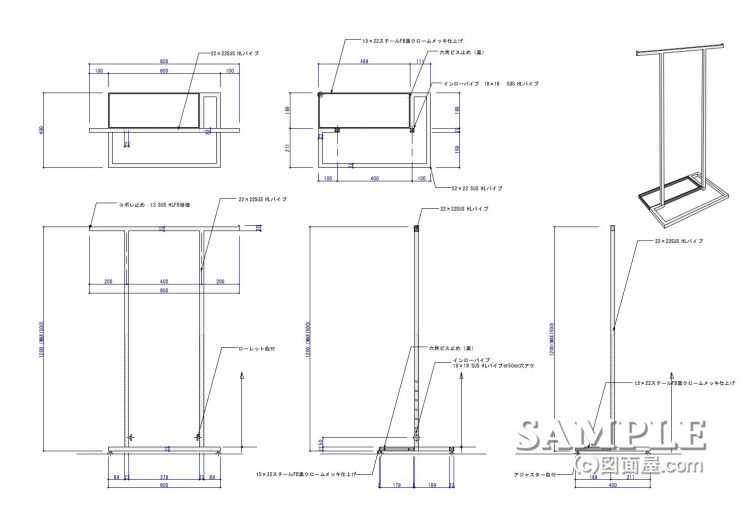

この作図事例はシングルハンガーラックの姿図とスケッチです。

本体はSUS HLの角パイプ組で高さを調節するジョイント部分が低い位置にあり、ちょっと一苦労して上げ下げしなければなりません。

これはデザイン上、ジョイント部分を出来る限り目線位置から避ける為に考えられたものですが実際に使い易いかどうかは疑問です。

ベースの1部にはスチールFBをロの字に組んだものを取り付けているんですが、なんせ異素材のパイプなので溶接が出来ない為六角ビスで固定しています。
