ミラーパネル付シングルハンガーラックの姿図と断面図

ミラーパネル付シングルハンガーラックの姿図と断面図

■サイズ	■仕様
W1630×D547×H1700 図面参照	ﾍﾞｰｽ：SUS ﾊﾞｲﾌﾞﾚｰｼｮﾝ仕上げﾐﾗｰﾌﾚｰﾑ：SUS 角ﾊﾟｲﾌﾟﾊﾞｲﾌﾞﾚｰｼｮﾝ仕上げｼﾝｸﾞﾙﾊﾝｶﾞｰ部：SUS HL角ﾊﾟｲﾌﾟ
■備考

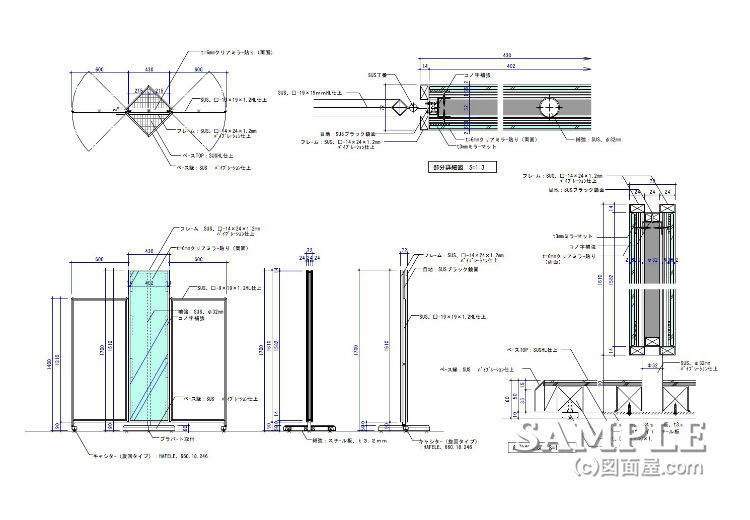

この作図事例はミラーパネル付シングルハンガーラックの姿図と断面図です。

シングルハンガーラックが可動するので回転軸とミラーフレームの接合部分に補強金物を取り付けて強度を上げています。
ただ平丁番を点溶接しているのでこの部分の強度が気になります。

ミラーパネル自身にもねじれ防止の為に補強金物を取り付けていますが、ベースとがパイプだけで接合しているのでハンガーが可動した際の荷重に耐えれるかどうかが懸念が残ります。
