埋め込み型ショーケースBOXの姿図と各部詳細図
| ■サイズ | ■仕様 | |
| W1000×D400×H425 図面参照 | ｹｰｽ：木工染色ｸﾘｱｳﾚﾀﾝ仕上げ ﾌﾚｰﾑ：ｽﾁｰﾙ角ﾊﾟｲﾌﾟｸﾛｰﾑ仕上げ 扉：t=5ｸﾘｱｶﾞﾗｽ | |
| ■備考 | ||

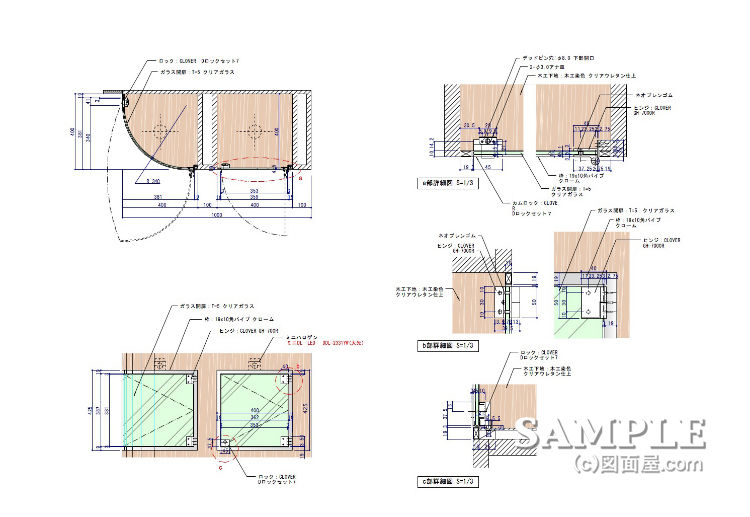

この作図事例は埋め込み型ショーケースBOXの姿図と各部詳細図です。
壁面の柱型やファサード壁面の一画によく見られるショーケースですが、注意点はガラス用ヒンジと鍵部分の納め方です。
フレームを角パイプで廻していますが意匠によってフラットバー(FB)にする事も可能です。
