ひな壇什器の姿図と断面図
| ■サイズ | ■仕様 | |
| W4800×D550×H2400 図面参照 | 本体：ﾁｰｸ柾目染色CL仕上げ | |
| ■備考 | ||

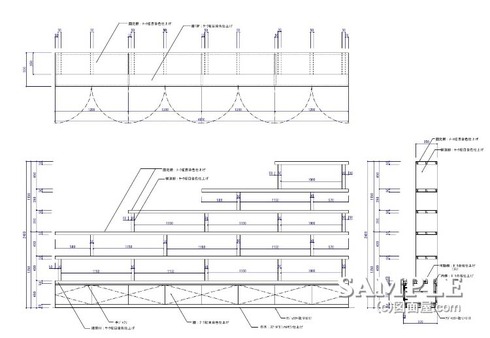

この作図事例は雑貨等をディスプレイするひな壇什器の姿図と断面図です。
1台の什器としては大きすぎるので分割する際にジョイントをどこに持ってくるかを注意しなくてはなりません。
こういった大きな什器は搬入出来るサイズで分割する事も考慮して設計する必要があります。
