壁面コーナー什器の姿図と断面図
| ■サイズ | ■仕様 | |
| D450×H2280 図面参照 | 本体：ﾆﾔﾄｰ染色CL仕上げ ｼｬﾂｽﾀﾝﾄﾞ：ﾔﾄｰ染色CL仕上げ | |
| ■備考 | ||

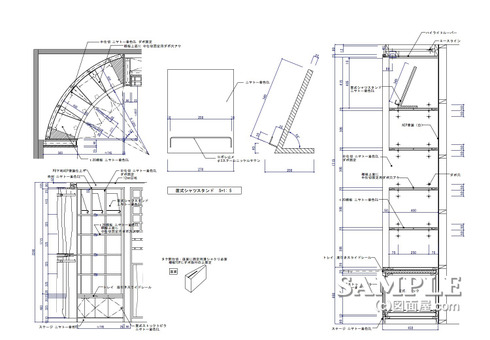

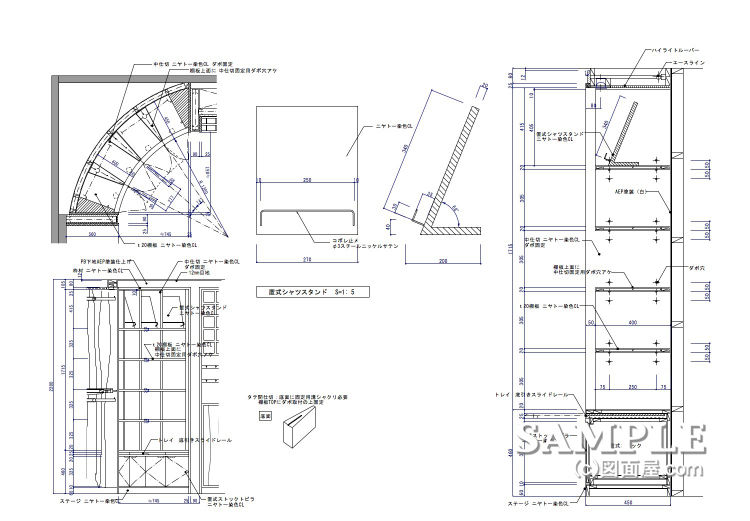

この作図事例は壁の入隅を上手く活用した壁面コーナー什器の姿図と断面図です。
各段の棚板にダボを取り付け、妻板側の底面には溝を掘って正面からスライドさせて差し込む仕口になっていますが、
改良点として棚下照明を各段に取り付けられるように棚板を調整して各段が暗くならないようにする事が上げられます。
