眼鏡用ディスプレイ什器の姿図と断面図
| ■サイズ | ■仕様 | |
| W2400×D1200×H1547 図面参照 | 本体：木工ｳﾚﾀﾝ塗装仕上げ 上置きﾎﾞｯｸｽ：t=8ｸﾘｱｶﾞﾗｽ組み | |
| ■備考 | ||

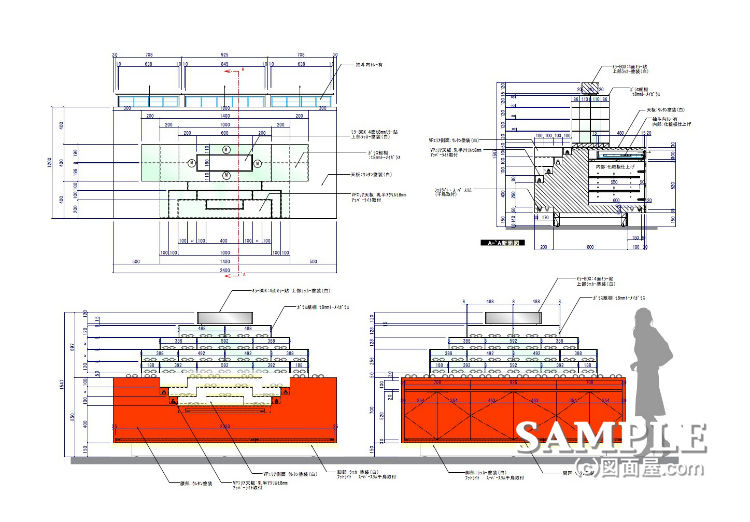

この作図事例は眼鏡用ディスプレー什器の姿図と断面図です。
正面のひな壇状になった部分を乳半アクリルとアッパー照明でディスプレーしている商品をより際立たせている所がこの什器のポイントです。
又、足元にも照明器具を取り付けているのでウレタン塗装した赤い腰面が強調され、存在感ある什器になっています。
照明器具のメンテナンス時には各段の天板を取り外すようになっているので熱抜きも兼ねた指を引っ掛ける事が出来る程の開口穴が必要となります。
