T字ハンガーラックの姿図
| ■サイズ | ■仕様 | |
| W450×D≒380×H1450 図面参照 | 本体：ｽﾁｰﾙ丸ﾊﾟｲﾌﾟ ﾛｰﾄｱｲｱﾝ仕上げ ｷｽﾞ防止：SUS HL角ﾊﾟｲﾌﾟ | |
| ■備考 | ||

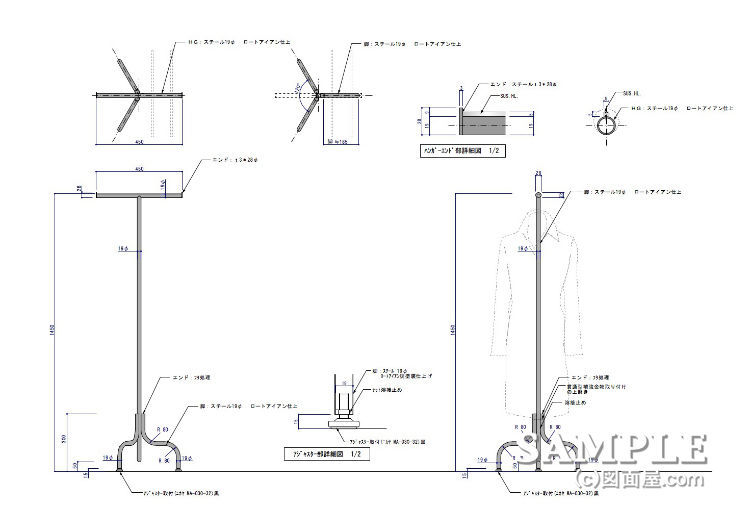

この作図事例は3本のスチール丸パイプ曲げた脚のT字ハンガーラックの姿図です。
ベースがステージやプレートになっているT字ハンガーが多いですが、
パイプ脚になっている場合はアジャスターをパイプに取り付ける際にナットをパイプに溶接するか、タップを切ったFBを溶接したりしています。
ハンガー部を焼き付けやメッキ加工を施している場合は必ずハンガーパイプのトップにキズ防止用のパイプかフラットバーを溶接する事が必要です。
