スチール格子付ボックスと箱文字サインの断面図
| ■サイズ | ■仕様 | |
| W×D230×H490 図面参照 | 本体：ｽﾁｰﾙ軸組+鋼板貼り焼き付け仕上げ ﾘﾌﾞ：ｽﾁｰﾙ角ﾊﾟｲﾌﾟ焼き付け仕上げ ｻｲﾝ：内照式ｽﾁｰﾙ箱文字ｻｲﾝ | |
| ■備考 | ||

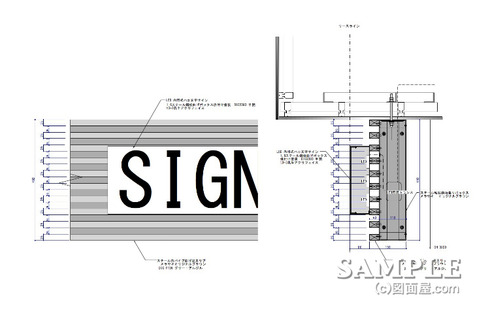

この作図事例はスチール格子付ボックスと箱文字サインの断面図です。
スチール格子はバックのボンデ鋼板製のボックス内部からビス固定していますが、
径の小さいボルトを格子に溶接しておき、内部からナット止めの方がより頑丈に固定出来ます。
箱文字サインはスチール板の曲げ加工で箱を作り、同じく盤面のアクリも箱状に加工してスチール板の箱に差し込んで上下で固定する収めになっています。
