行灯サインと壁面什器の姿図と断面図
| ■サイズ | ■仕様 | |
| W1676×D450×H2200 図面参照 | 壁面什器：木工化粧板仕上げ 行灯：木工化粧板仕上げ+ｸﾘｱｶﾞﾗｽ ｻｲﾝﾌﾚｰﾑ：t=3mmｽﾁｰﾙ FB焼き付け仕上げ | |
| ■備考 | ||

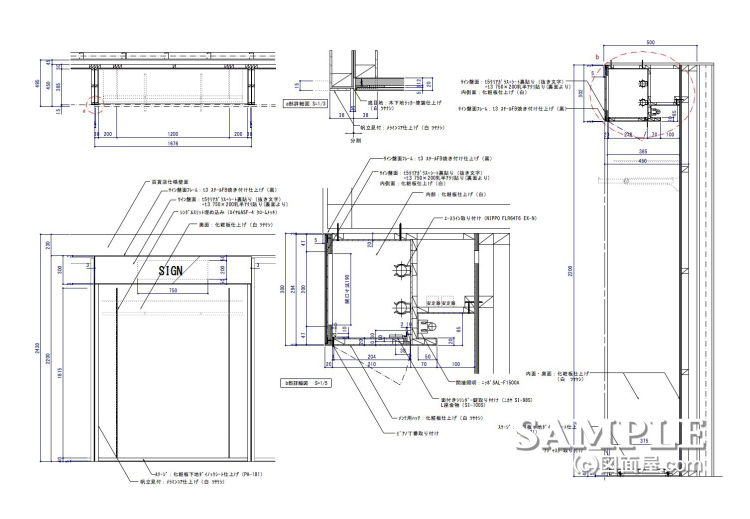

この作図事例は行灯サインと壁面什器の姿図と断面図です。
この行灯サインは欄間の底面に点検戸を設けてメンテナンスが出来るようにしていますが、欄間自体がかなりの重量になるので固定方法はビス止めではなくボルト吊りにした方が望ましいです。
行灯照明用の安定器は一番奥面の所に設置していますが行灯上部の天井裏でも問題ないでしょう。
サインの盤面はガラスアクリと乳半アクリを重ねて抜き文字になっています。
