タイル壁と持ち出しサインの姿図と断面図
| ■サイズ | ■仕様 | |
| W900×D15×H2150 図面参照 | 壁面：ｾﾗﾐｯｸﾀｲﾙ圧着貼り 持ち出しｻｲﾝ：t=5mmｶﾞﾗｽｱｸﾘ+ﾛｰﾚｯﾄﾋﾞｽ止め | |
| ■備考 | ||

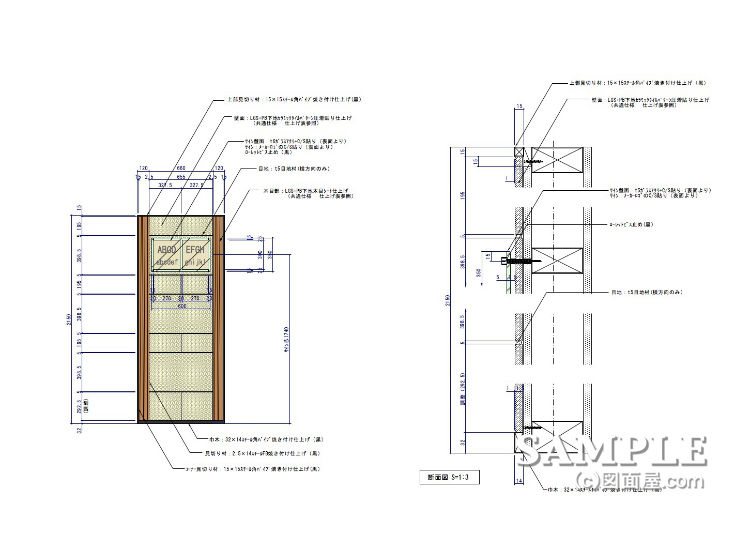

この作図事例はタイル壁と持ち出しサインの姿図と断面図です。
壁面仕上げがタイルや石の場合は持ち出し用のパイプを先に取り付けおくような納め方になります。
壁下地にタップを切ったパイプをビス止めしてからタイル貼りそしてサイン取り付けといった手順です。
盤面を傷つけない為にアクリを透明のクリアパッキンで挟みこんでおく事も必要です。
