楽器ケース風ラック什器の姿図と断面図
| ■サイズ | ■仕様 | |
| W1200×D500×H1350 図面参照 | 本体：木工ﾗｯｶｰ塗装仕上げ ﾌﾚｰﾑ・ｺｰﾅｰ材：SUS HL 内部：ﾊｲﾐﾛﾝ貼り | |
| ■備考 | ||

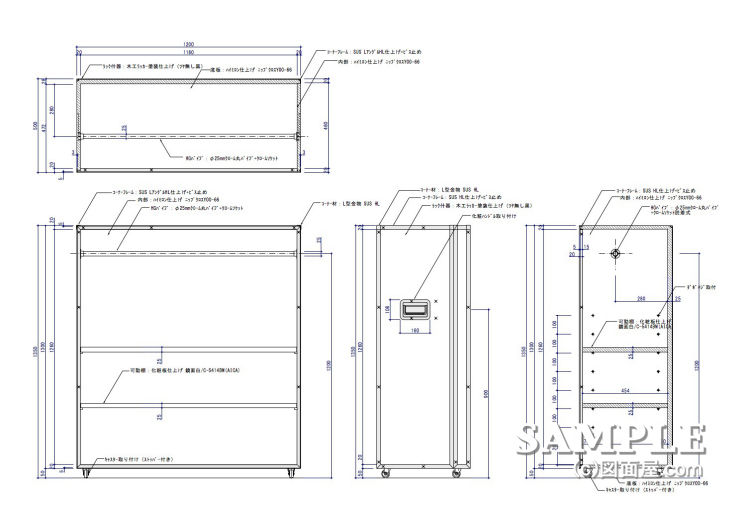

この作図事例は楽器ケース風ラック什器の姿図と断面図です。
各コーナーにLアングルで装飾して楽器ケースのようにしています。
箱状になっているのでハンガーパイプの取り付け位置と掛ける商品の奥行きに注意して什器サイズを決定しています。
強度的に見付けが20mmでは心許ないのでもう少し厚めに設定した方が良いかもしれません。
