固定パーツの壁面造作の姿図と断面図

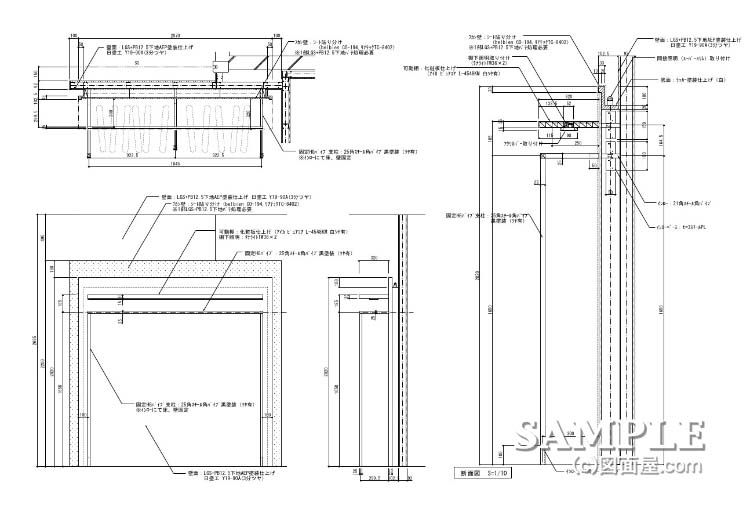

壁面断面詳細1

■サイズ
■仕様
W2070×D422.5×H2020
図面参照
 壁面:PB下地シート貼り分け
 棚板:木工化粧板仕上げ
 固定ハンガー:25×25スチール角パイプ黒塗装仕上げ
■備考


この作図事例は固定パーツの壁面造作の姿図と断面図です。

ハンガーパイプは壁面と床面でのインロー式にて固定していますが、インローパイプだけを床面にアンカー止めすると支柱にかかる荷重には耐えられないので、ベース付きにする必要があります。

ただこの場合ベースの厚み分以上の床ハツリ工事が発生します。

施設によっては床面のハツリ工事を許可していない場合もありますので事前に確認する事が望ましいですね。

又、固定棚底面のミニダウンライトとハンガーパイプの距離が接近しているので照明にアクリカバーを取り付けて商品への焼き付け防止対策を施しています。
