装飾フレームとオープン棚什器の姿図
| ■サイズ | ■仕様 | |
| W450×D300×H2770 図面参照 | ﾌﾚｰﾑ・梯子：ｽﾁｰﾙ丸ﾊﾟｲﾌﾟﾛｰﾄｱｲｱﾝ仕上げ | |
| ■備考 | ||

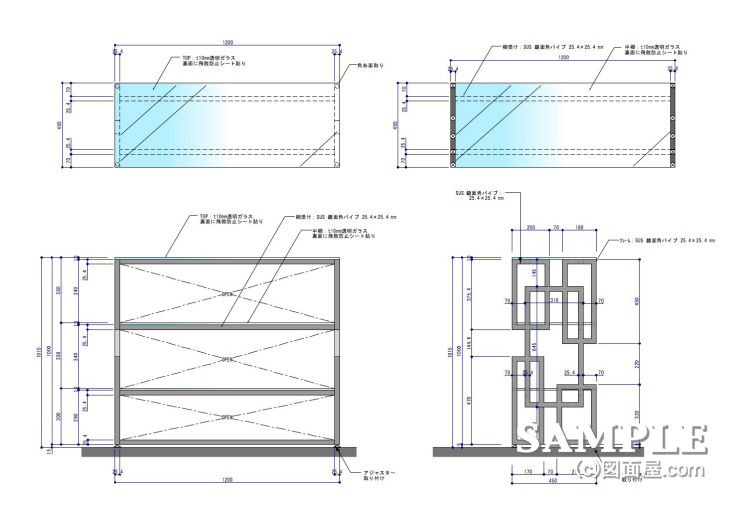

この作図事例は側面がパイプ組で装飾されたオープン棚什器の姿図です。
このオープン棚什器の注意点は各棚の受けパイプが側面の装飾フレームのどこに当たっているかです。
棚受けパイプの位置は安全面であまり偏った箇所に取り付ける事が出来ないので、必然的に装飾フレームの方を調整する必要があります。
又、こういった装飾で什器自体の左右の揺れに対する強度が取れているのかも検証をした方が望ましいですね。
