天板開閉式サービスカウンターの姿図と断面図

■サイズ	■仕様
W1250×D600×H980 図面参照	本体：木工ウレタン塗装仕上げ内部：化粧板仕上げ（白）
■備考

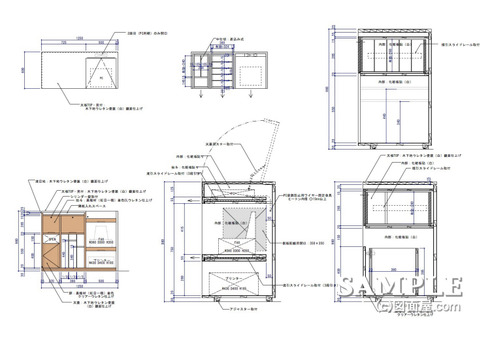

この作図事例は天板の一部が開閉するサービスカウンターの姿図と断面図です。

天板を開閉式にするには吊り元のピアノ丁番とストッパー付きのステーがセットで必要となります。
事例の様にパソコンを収納する事もありますので、鍵を取り付ける事もあります。

この天板はステーの取り付け位置によって開く角度が変わって来ますので開けた際にどこで止まるかを計算して設計しなくてはなりません。

又、開閉する天板の重量も考慮して、必ず小口にクッション材を取り付けする事が望ましいですね。
