キッズ用システム什器の姿図と断面図

■サイズ	■仕様
W2030×D900×H1200～1850 図面参照	本体：木工化粧板仕上げｴﾝﾄﾞ什器ﾌﾚｰﾑ：φ32mmｽﾁｰﾙ丸ﾊﾟｲﾌﾟ焼き付け仕上げﾐﾗｰﾊﾟﾈﾙ：木工化粧板仕上げ
■備考

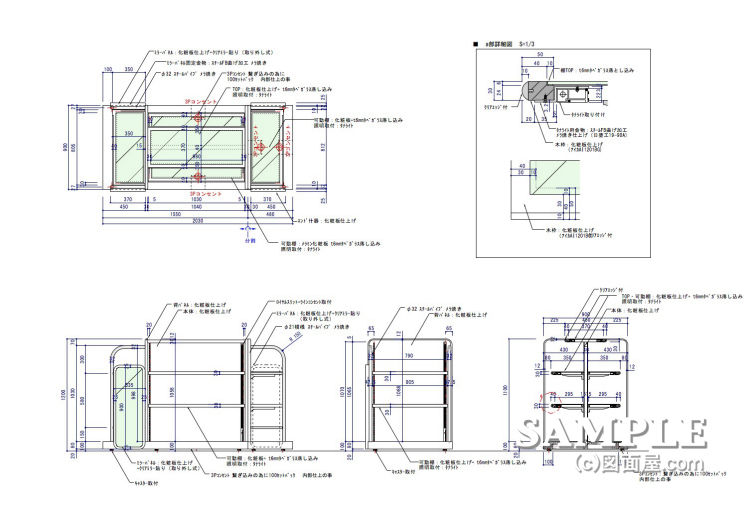

この作図事例はキッズ用システム什器の姿図と断面図で、左右には片面什器を配置しています。

平面図を見てもらうと右側の片面什器とは分割できるようになっていますが、左側の片面什器は本体のシステム什器と一体になっています。

一般的には両側の片面什器と本体は分割してレイアウトの組み替えをし易くするのですが、売場内での什器台数が少ない場合はかえって一体にしている方が良いかもしれません。

片面什器に取り付けているミラーパネルは丸パイプのフレームに溶接された補強角パイプに引っ掛けるようにしています。
