メンズ下着の接客カウンターの姿図
| ■サイズ | ■仕様 | |
| W1350×D500×H1000 図面参照 | 本体：ﾅﾗ材木目出し染色CL仕上げ ｼｮｰｹｰｽ：t=10ｸﾘｱｶﾞﾗｽ | |
| ■備考 | ||

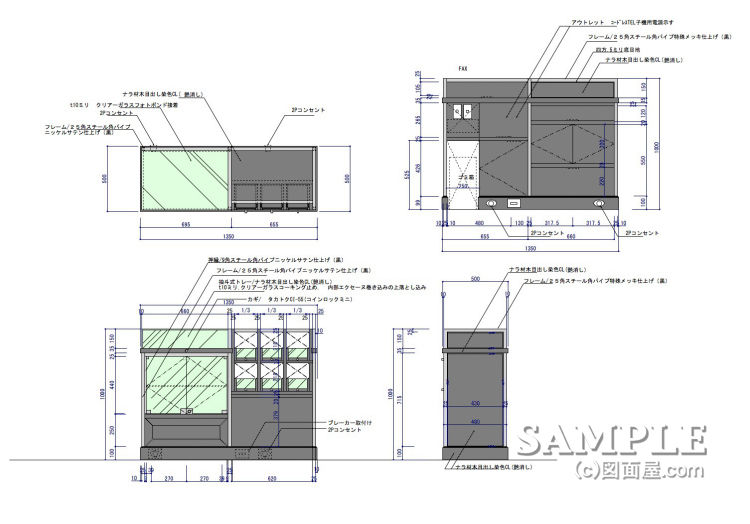

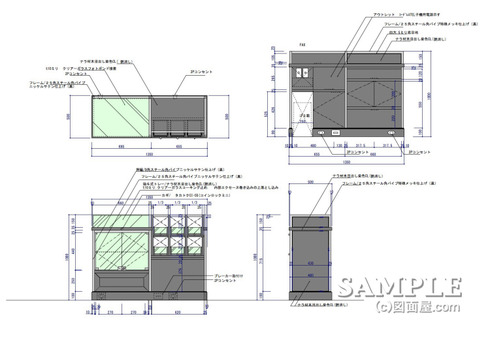

この作図事例はメンズ下着の接客カウンター兼、商品陳列什器の姿図です。
ちょっと珍しい什器です。百貨店の場合、レジは一括で処理されています。
しかし、売場にもレジを除く、その他の機能が入るのでこのような機能の什器になったのでしょう。
機能が多い図面に関しては立面図を描くだけで用紙いっぱいになるので、厄介です。２枚に別れて見る方の方にちょっと失礼です。この図面は、おそらく最終段階の図面でしょう。
断面図に関しては続きを読むからご覧下さい
人気ブログランキングに参加していますので、
応援、宜しくお願い致します。

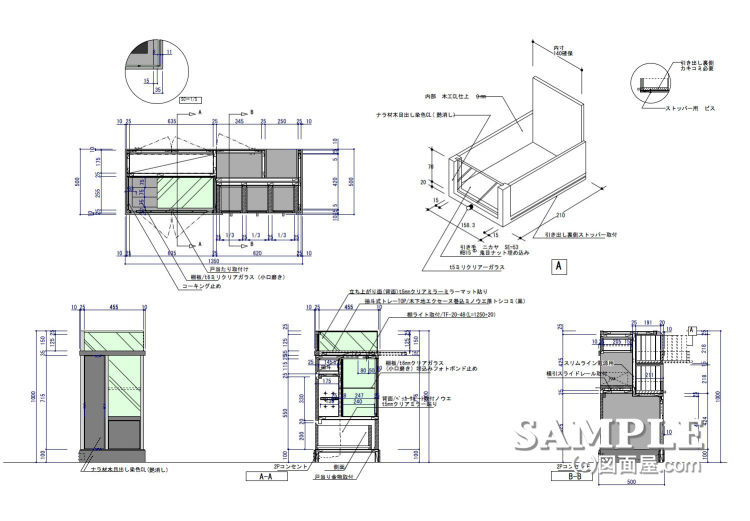

結構込み入った断面図になりました。トランクスボックスの形状が分かるようにスケッチを添えておきました。
クライアントは、図面はある程度理解してもらえますが、ややこしいのはこうしてスケッチを描くようにしています 。後で、トラブルにならないためにもこのスケッチは有効です。
