靴用ディスプレー什器図の姿図と断面図

■サイズ	■仕様
W600×D900×H1000 図面参照	天板・側板：木ﾗｯｶｰ塗装仕上げﾌﾚｰﾑ：SUS HL角ﾊﾟｲﾌﾟ組
■備考

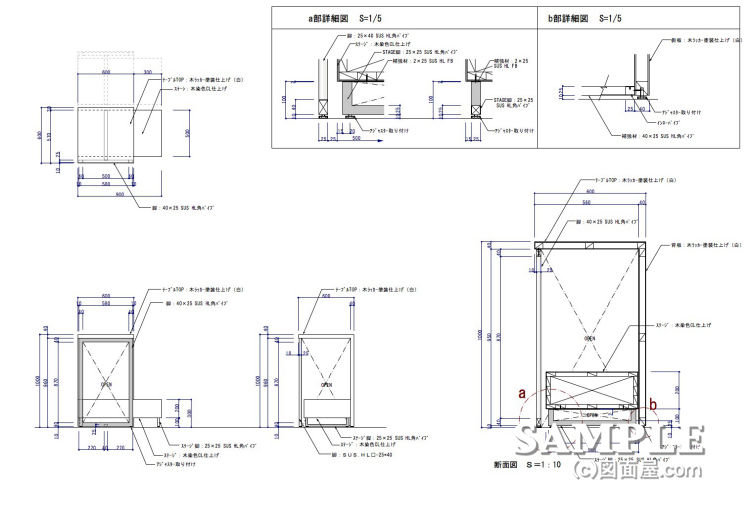

この作図事例はテーブルとステージを組み合わせたディスプレー什器の姿図と断面図です。

単体セットでは訴求力が低いので通常は2セットで構成させます。

左右の側板がステンレスフレームと化粧板パネルになっているので意匠的には珍しいテーブル什器だといえます。

注意点としてはステージとテーブルトップ間の寸法は高さのあるブーツもディスプレー出来る様に計算して設計しなければならない所です。

※この靴用ディスプレイ什器が設置されている店舗の情報が下記ありますので参照下さい。
⇒レディースシューズ001の作図事例一覧
