ラック型システム什器の姿図と断面図

■サイズ	■仕様
W1240×D450×H1250 図面参照	TOP：木ﾗｯｶｰ塗装仕上げﾌﾚｰﾑ：40×25mmSUS HL角ﾊﾟｲﾌﾟｽﾃｰｼﾞ：木染色CL仕上げ
■備考このシステム什器に使用している鋼材は下記を参照下さい。 ⇒　鋼材表【SUS角パイプ】

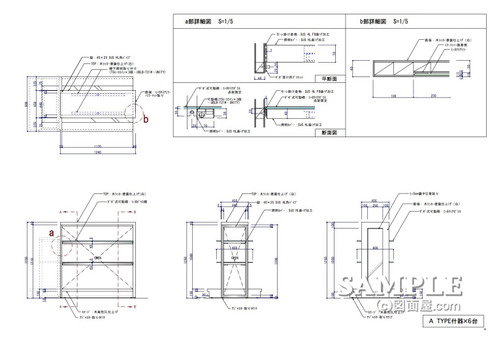

この作図事例はラック型システム什器の姿図と断面図です。

このシステム什器の側面は、片面はパイプフレーム、もう片面がミラーパネルになっているちょっと変速な什器です。

棚下照明用にエースラインを使用していますが、カバーをステンレスヘアライン(SUS HL）の曲げ加工で別注製作しています。

図面上部の各詳細図を見て頂ければ収め方がわかりますが、ダボ式のシステムになっていますね。
スリットを使用しても良いですが、システムを余り目立たせないようにする為にダボ式にしました。

尚、このラック型システム什器の断面図を続きを読む方からご覧になれます。

人気ブログランキングに参加していますので、

応援、宜しくお願い致します。

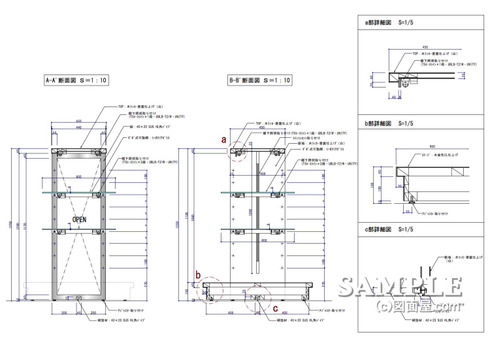

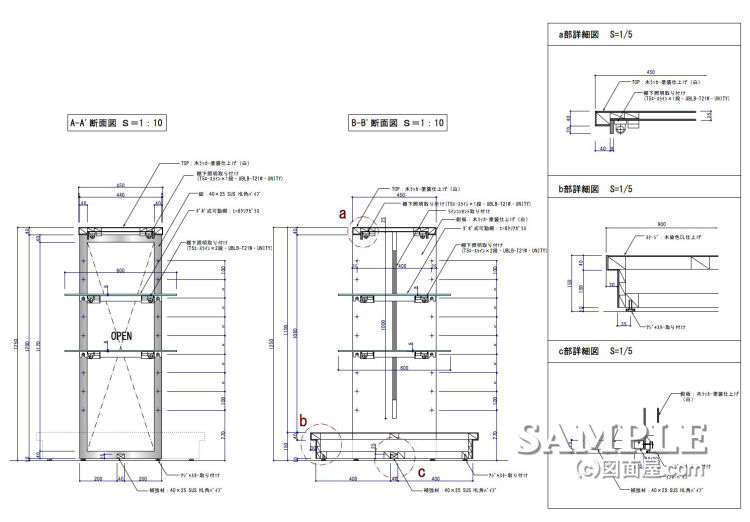

ラック型システム什器の断面詳細図と部分詳細図です。

側面がステンレスヘアライン(SUS HL)フレームと木工パネルになっている為、下部の補強パイプの取り付け方に注意して設計する必要があります。

このタイプの什器はステージと組み合わせる事で横振れに対する強度を保っていますが、衣料なので単体として使用する場合は補強パイプを増やすなどして強度をあげる処理が必要です。
