メンズショップのディスプレー造作の姿図と断面詳細図

■サイズ	■仕様
W3200×D500×H2280 図面参照	腰・幕板：20×20ﾆﾔﾄｰﾘﾌﾞ染色CL仕上げﾊﾞｯｸ壁面：AEP塗装仕上げ可動棚：t=10mmｸﾘｱｶﾞﾗｽ
■備考

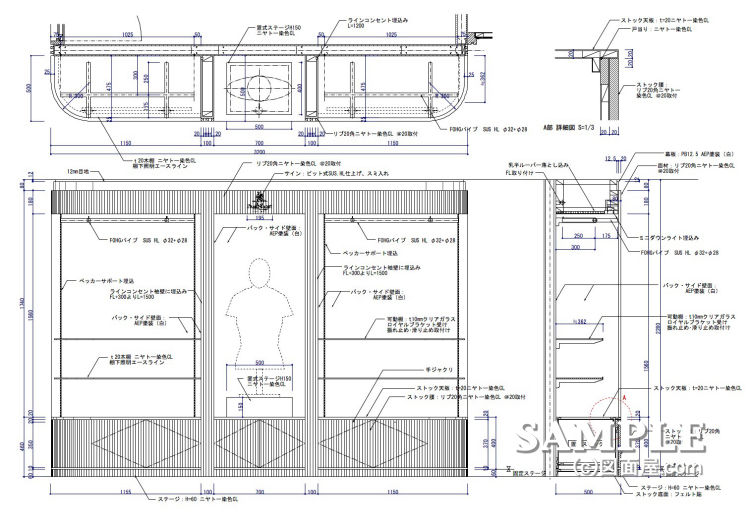

この作図事例はメンズブランドショップのストック前壁面を使ったディスプレー造作の姿図と断面詳細図です。

ボーダーとストックの素材に20角のリブ材を使用している所が特徴です。

この図面では腰の天板とリブ材が同面になっていますが天板とリブ材に若干のチリを付けたりするケースもあります。

上部のボーダーは意図的に見切りを付けずにリブ材の断面を見せているので小口も仕上げる事に注意しなければなりません。

ハイライトルーバー、FLトラフで自明かりをとる形は良くあるケースなので是非参考にして下さい。
