スワロフスキー付シングルハンガーラックの姿図と詳細図

スワロフスキー付シングルハンガーラックの姿図と詳細図

■サイズ	■仕様
W1200(900)×D450×H1400〜1700 図面参照	支柱：φ19 SUS鏡面丸ﾊﾟｲﾌﾟﾊﾝｶﾞｰ：φ25.4 SUS鏡面丸ﾊﾟｲﾌﾟ脚：t=6 SUS 鏡面FB曲げ加工装飾：ｽﾜﾛﾌｽｷｰ
■備考

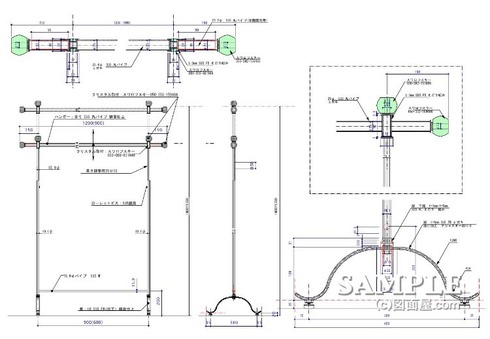

この作図事例はスワロフスキー付シングルハンガーラックの姿図と詳細図です。

支柱とハンガーパイプの先端にクリスタル(スワロフスキー)を装飾として取り付けています。
透明なクリスタルなので取り付け方法としては差し込みとボンド付けが妥当でしょう。

ただシングルハンガーは動かす頻度が他の什器より多いので、剥がれてしまう危険性がないとは断言できません。

固定什器などには適した装飾物ですが、シングルハンガーのような什器には適していないかもしれません。

アールに曲げた脚や細いフォルムでクラシックなイメージを持たせていますが、強度面ではあまり強くありませんね。

唯一参考になる箇所は、脚と支柱の接合部分を描いた詳細図ぐらいでしょう。
