オープンガラス棚什器の姿図と詳細図

■サイズ	■仕様
W1350×D800×H950 図面参照	側板：木工ｱｸﾘﾙ化粧板仕上げ側板ﾌﾚｰﾑ：t=3 SUS HL 曲げ加工棚板ﾌﾚｰﾑ：25.4×25.4SUS HL角ﾊﾟｲﾌﾟｽﾃｰｼﾞ：木工化粧板仕上げ
■備考このオープン棚什器に使用している鋼材は下記を参照下さい。 ⇒　鋼材表【SUS角パイプ】

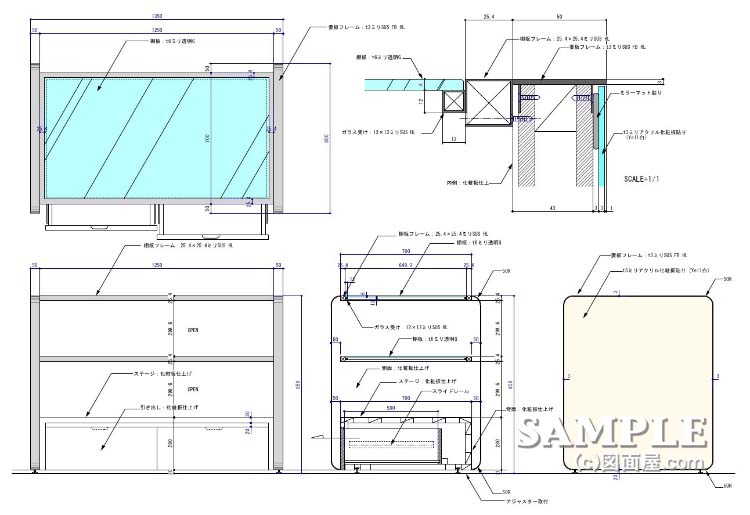

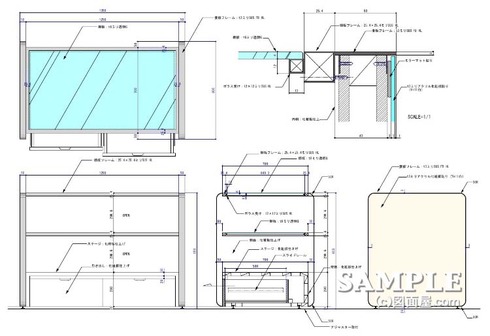

この作図事例はオープンガラス棚什器の姿図と詳細図です。

衣料や雑貨等の様々な売場で利用されているのが、このオープン棚什器です。

このオープンガラス什器には抽斗式ストックが取り付けてあります。
ストックの容積を極力広く取って欲しいとのリクエストがあったので、片面のみを抽斗にして内部のサイズを確保しています。

側板の化粧アクリルとフレームとの収めがこのオープン什器の収めポイントとなっているので参考にして下さい。
