間接照明ボックスとオープン棚什器の姿図と断面図

■サイズ	■仕様
W1200×D900×H1000 図面参照	ﾌﾚｰﾑ：SUS黒鏡面曲げ加工 TOP/側板：t=10mmｸﾘｱｶﾞﾗｽﾎｯﾄﾎﾞﾝﾄﾞ止めｽﾃｰｼﾞ：木工化粧板仕上げ
■備考

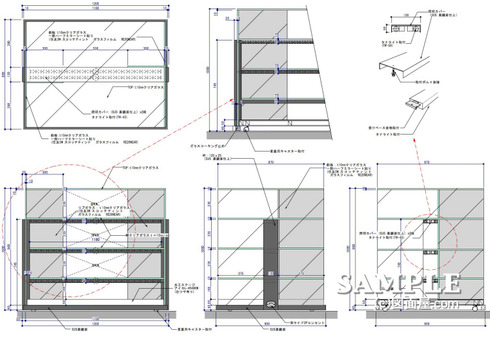

この作図事例は間接照明ボックスとオープン棚什器の姿図と断面図です。

什器中央で組んだフレームは各棚の間接照明ボックスとボルトにて固定しています。
（図面右上のスケッチを参照下さい）

両側の縦フレームはガラスを挟み込むようにして側板を固定しています。
この部分が構造的に一番重要な箇所なるんですが、詳細図を作成していませんでした（泣）

ただ900mm近くある側板のガラスに対して120mmのフレームで本当に妥当かどうかの協議が必要です。

什器自体の殆どがガラスで構成している事もあるので全体的な強度も同様に検証する事をお勧めします。
