円形型オープン棚什器の姿図と断面図

■サイズ	■仕様
W1200×D1200×H1150 図面参照	天板：t=8mmｸﾘｱｱｸﾘ腰：木工ﾗｯｶｰ塗装仕上げ
■備考

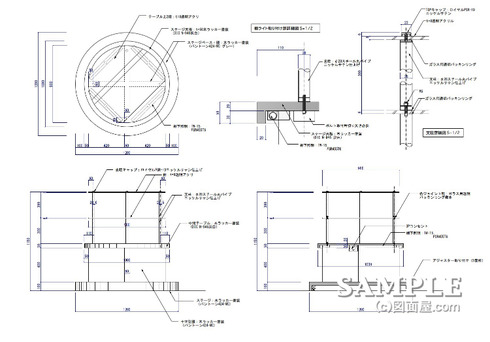

この作図事例は円形型オープン什器の姿図と断面図です。

納めのポイントとしては詳細図にも表現しているように各ジョイント部の固定方法です。

支柱パイプ内にはボルトを溶接しておき、もう片方にはタップを切り加工を施しておきます。
そして支柱を回して固定する収めになっています。

テーブルトップと支柱部分も同様に支柱内に溶接しておいたボルトを天板に通して天板底面でボルト止めにしています。

注意点はガラス棚とのジョイント部で、必ずパッキンリングを取り付ける所と、3Pコンセントの取り付け場所です。

ステージの内部に設置する事が一番望ましいですね。
